Реферат: Расчет и проектирование железобетонных конструкций многоэтажного здания в г. Ростов-на-Дону

т.е. выполнены требования п.3.32. Кроме того, удовлетворены требования 2, п.27, поскольку

2. 2 Расчёт плиты по предельным состояниям второй группы

Согласно СНиП 2.03.01-84, таблице 2 пустотная плита, эксплуатируемая в закрытом помещении и армированная напрягаемой арматурой класса А-V ǿ10 мм, должна удовлетворять 3-й категории требований по трещиностойкости, т.е. допускается непродолжительное раскрытие трещин шириной a_{crc 1} =0,3 мм и продолжительное a_{crc 2} =0,2 мм. Прогиб плиты от действия постоянной и длительной нагрузок не должен превышать мм.

2.2.1 Определение геометрических характеристик

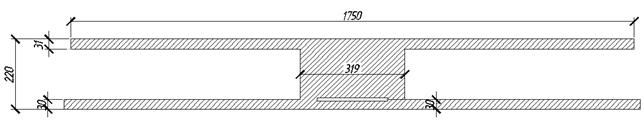

Заменяя круглое очертание пустот квадратным (рис.6), получаю геометрические размеры расчетного сечения плиты для проверки предельных состояний второй группы (рис. 7)

Рисунок 5- Определение геометрических характеристик

Геометрические характеристики сечения определяю по [формулы (11) – (13), Пособие по проектированию преднапряженных ЖБК].

Площадь приведенного сечения

;

где .

Статический момент сечения относительно нижней грани расчетного сечения

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

.

Момент сопротивления приведенного сечения относительно грани, растянутой от внешней нагрузки

То же, относительно грани, сжатой от внешней нагрузки

Из табл. 38 [Пособие по проектированию преднапряженных ЖБК, часть 2] для двутаврового сечения при < 8 и < 0,2 находим γ=1,25. Отсюда упруго-пластический момент сопротивления по растянутой зоне в стадии эксплуатации:

Соответственно для сжатой зоны имею <8 и <0,2; находим γ=1,25; то есть упругопластический момент сопротивления по сжатой зоне в стадии эксплуатации

2.2.2 Определение первых потерь предварительного напряжения арматуры

Определение первых потерь предварительного напряжения арматуры веду по позициям 1-6 табл.5 [СНиП 2.03.01-84].

Потери:

- от релаксации напряжений в арматуре

σ₁ = 0,03s_sp = 0,03∙700=21 МПа;

σ₂ = 0 Мпа, т.к. форма нагревается вместе с изделием;

σ₃ = 0 Мпа и σ₅ = 0 Мпа, при заданном электротермическом способе натяжения, поскольку напрягаемая арматура не отгибается, потери от трения арматуры σ₄ также равны нулю.
