Реферат: Расчет и проектирование железобетонных конструкций многоэтажного здания в г. Ростов-на-Дону

При действии внешней нагрузки в стадии эксплуатации максимальное напряжение в сжатом бетоне равно:

Тогда принимаю φ= 1,

Так как при действии усилия обжатия P₁ в стадии изготовления минимальное напряжение в бетоне (в верхней зоне), равное

,

т.е. будет сжимающим, следовательно, верхние начальные трещины не образуются.

Согласно п.4.5 [СНиП 2.03.01-84], принимаю M_r = M_пол. = 46,5 кН∙м;

M_rp =P₂ (e_op +r_sup ) = 528,8 ∙10³ (77,1+62)=73,56∙10⁶ Н∙мм = 73,56 кН∙м;

M_crc =R_{bt , ser} ∙ W_pl ^inf +M_rp =1,6∙14637,5∙10³ +73,56∙10⁶ = 97 ∙10⁶ Н∙мм =97 кН∙м.

Так как M_crc =97 кН∙м > M_r =46,5 кН∙м, то трещины в нижней зоне не образуются, т.е. не требуется расчет ширины раскрытия трещин.

2.2.5 Расчет прогиба плиты

Выполняю согласно [СНиП 2.03.01-84, п.4.24, 4.25] при условии отсутствия трещин в растянутой зоне бетона.

Нахожу кривизну от действия постоянной и длительной нагрузок

(М = М_длит. = 36,1 кН∙м, j_{b 1} — коэффициент, учитывающий влияние кратковременной ползучести бетона, равен для мелкозернистого бетона 0,85; j_{b 2} — коэффициент, учитывающий влияние длительной ползучести бетона на деформации элемента без трещин и принимаемый по табл. 34 [СНиП 2.03.01-84], для мелкозернистого бетона группы А при влажности 80% равен: j_{b 2} =2,6∙0,8=2,08).

Прогиб плиты без учета выгиба от усадки и ползучести бетона при предварительном обжатии будет равен:

Прогиб плиты не превышает максимально допустимых значений.

3 Проектирование ригеля

3.1 Подготовка к расчету

Предварительные размеры поперечного сечения ригеля.

Высота сечения h=(1/10÷1/12)·l= (1/10÷1/12)·6400=600 мм. Ширина сечения ригеля b=(0,3÷0,5)·h=250 мм.

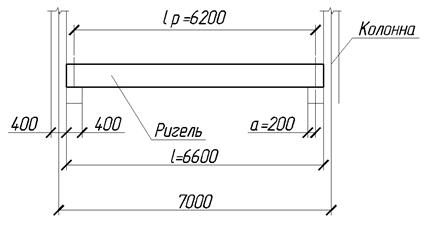

Рисунок 6 – Расчетная длина ригеля

Расчетная длина ригеля l_p = l - 2·а=6000 - 2·200=5600 мм = 5,6 м.

Вычисляю расчетную нагрузку на 1 м длины ригеля.

Нагрузка на ригеле от многопустотных плит считается равномерно распределенной. Ширина грузовой полосы на ригель равна шагу колонн в продольном направлении здания 5900 м. Подсчет нагрузок на 1 м² перекрытия приведен в п.2, табл. 1.

Постоянная нагрузка на ригель будет равна:

- от перекрытия (с учетом коэффициента надежности по назначению здания γ_n =1): 4,21 ·5,9·1 =24,84 кН/м;

- от веса ригеля (сечение 0,25·0,6 м, плотность бетона ρ=25 кН/м³ , с учетом коэффициентов надежности γ_f = 1,1 и γ_n =1): 0,25·0,6·25·1,1·1 = 4,13 кН/м.

Итого: g=24,84+4,13=28,97 кН/м.

Временная нагрузка (с учетом γ_n =1): v= 9·5,9·1=53,1 кН/м.

Полная нагрузка q=g+v=28,97+53,1=82,07 кН/м.

Нормативные и расчётные характеристики тяжелого бетона класса В25, твердеющего в условиях тепловой обработки при атмосферном давлении, γ_{b 2} =1 (для влажности 80%):

R_b =14,5 МПа; R_bt =1,05 МПа; Е_b =27000 МПа.
