Реферат: Расчет и проектирование железобетонных конструкций многоэтажного здания в г. Ростов-на-Дону

- от собственного веса колонны сечением 0,4х0,4 м при высоте этажа 3,3 м составит 0,4·0,4·3,3·25·1,1·1= 14,52 кН.

Итого: 158,97+24,34+14,52= 197,83 кН

Временная нагрузка от перекрытия одного этажа 9·37,76·1=339,84 кН, в том числе длительная – 6·37,76·1= 226,56 кН.

Постоянная нагрузка от покрытия при нагрузке от кровли и плит 5 кН/м² составит 5·37,76·1= 188,8 кН, то же с учётом нагрузки от ригеля и колонны верхнего этажа 188,8+24,34+14,52=227,66 кН.

Временная нагрузка от снега для г. Ростов-на-Дону (II снеговой район, p =1,2 кН/м² ) составляет:1,2·37,76∙1=63,44 кН, в том числе длительная составляющая – 0,5·63,44=31,72 кН.

Таким образом, суммарная (максимальная) величина продольной силы в колонне I-го этажа (при заданном количестве этажей 5) будет составлять

N= (197,83+339,84)·(5-1)+227,66+63,44=2441,78 кН,

в том числе длительно действующая

N_l = (197,83+226,56)·(5-1)+227,66+31,72= 1956,94 кН.

Характеристики бетона и арматуры для колонны: бетон тяжелый класса В35, R_b = 14,5 Мпа при γ_b2 = 1. Продольная рабочая арматура А-II, R_sc =280 МПа.

4.2 Расчёт прочности сечения колонны

Расчет прочности сечения колонны выполняю по формулам [Конструкции без напряжения арматуры (к СНиП 2.03.01-84)] на действие продольной силы со случайным эксцентриситетом, поскольку класс бетона ниже В40, а

l₀ =3300 мм < 20h=20·400= 8000 мм.

Принимая коэффициент φ = 0,8, вычисляю требуемую площадь сечения продольной арматуры по формуле [Конструкции без напряжения арматуры (к СНиП 2.03.01-84), (119)]

Принимаем 4 Ø32 A-II,

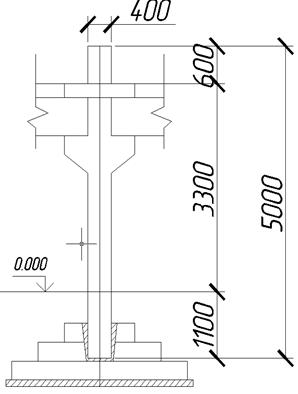

Рисунок 9

Выполняем проверку прочности сечения колонны с учетом площади сечения фактически принятой арматуры.

При и по приложению IV /5/ находим и , уточняем коэффициент :

Так как

,

то принимаю:

.

Фактическая несущая способность расчетного сечения колонны:

.

, следовательно прочность колонны обеспечена.

Так же удовлетворяются требования по минимальному армированию, поскольку

Поперечную арматуру в колонне конструируем в соответствии с требованиями 2 п. 5.22 /1/ из арматуры класса A-III диаметром 8 мм, устанавливаемой с шагом не более , и не более 500 мм,

т.е принимаем .

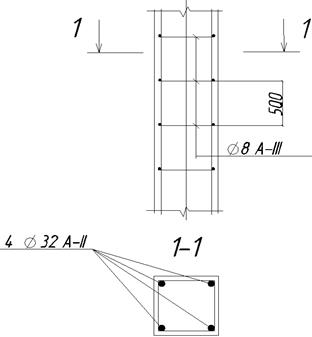

Рисунок 10

4 Проектирование фундамента под колонну

Фундамент проектируем под рассчитанную выше колонну сечением 400×400мм с расчетным усилием в заделке . Класс бетона монолитной конструкции и фундамента B20, класс арматуры монолитной конструкции и фундамента А-II ()

Для определения размеров подошвы фундамента вычисляем нормативную нагрузку от колонны, принимая среднее значение коэффициента надежности по нагрузке .

Нормативная нагрузка на колонну
