Реферат: Технологический расчет трубопроводов при проектировании

где D _в – внутренний диаметр вставки.

Окончательный вариант размещения станций определяется технико-экономическими расчетами.

3. РАССТАНОВКА СТАНЦИЙ ПО ДЛИНЕ УЧАСТКА

тРУБОПРОВОДА

Расстановка станций производится для двух вариантов:

1) вариант работы с обточенными колесами;

2) вариант работы с наличием лупинга.

Для расстановки применяется метод графического построения линий гидравлического уклона по участку трубопровода между станциями.

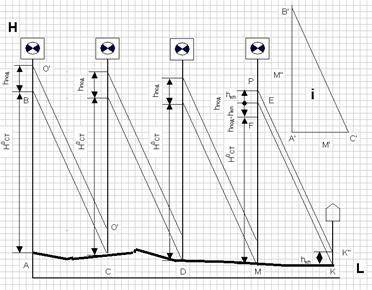

Расстановка станций по варианту 1 показана на рис. 3.1.

Рис. 3.1. Расстановка станций по варианту 1

Построение графика включает:

1) строят произвольный D А¢В¢С¢ таким образом, чтобы отношение сторон

= i ,

2) в выбранном масштабе М ¢ по оси L наносят профиль трубопровода. Т. А соответствует 0 км, т. К – конец трубопровода;

3) от т. А в масштабе М ² наносят Н ^o _ст = m_p h^o _м , получают т. В;

4) из т. В параллельно гипотенузе D А¢В¢С¢ строят линию гидравлического уклона первого участка трубопровода, отмечают на профиле т. С, которая соответствует возможному месту расположения первой промежуточной станции;

5) от т. В откладывают отрезок О¢В = h _п , проводят линию О¢О¢, параллельную ВС, отрезок О¢С есть подпор для первой промежуточной станции;

6) аналогично определяем расположение остальных промежуточных станций;

7) действительная величина напора h _к.п. определится из построения отрезков FP = h _п и FЕ = h _п - h _к.п. , и проведения линий гидравлического уклона ЕК и РК².

Если расчеты и построения произведены правильно, то отрезок КК² будет равен h _к.п. .

Положение конечной т. К определяется пересечением с профилем линии гидравлического уклона, проведенной из т. Е (но не из т. F, как это было ранее), так как на преодоление сопротивления участка МК затрачивается напор, равный Н = m_p h^o _м + (h _п - h _к.п. ).

Расстановка станций по варианту 2 показана на рис. 3.2.

Рис. 3.2. Расстановка станций по варианту 2

Построение производят в следующей последовательности:

1) строят масштабные треугольники D А¢В¢С¢ и D А¢Р¢С¢ таким образом, чтобы отношение сторон

= i и = i _л ;

2) в принятых масштабах наносят на график в координатах H-L профиль трубопровода. Т. А соответствует 0 км, т. К – конечный пункт;

3) от т. А по вертикали откладывают отрезок Н_ст = m_p h _м и проводят из т. В линию гидравлического уклона, параллельную В¢С¢D А¢В¢С¢. Точка ее пересечения с профилем (т. С) есть место расположения первой промежуточной станции;

4) для нанесения линий подпора от т. В откладываем отрезок ВО¢ = h _п проводим линию О¢О² параллельно ВС. Для других станций построение аналогично;

5) для последней ПС линия ЕК¢ не приходит в конечную точку, т.к. не хватает напора, который в т. Е равен Н = m_p h _м + (h _п - h _к.п. ).

Необходимо с помощью лупинга снизить величину потерь напора на данном участке трубопровода.
