6) при необходимости размещения лупинга в начале участка трубопровода построение линии гидравлического уклона лупинга начинают от т. В, проводя отрезок ВВ², параллельный Р¢С¢ длиной равной отрезку МК². Затем из т. В² проводят линию гидравлического уклона трубопровода до пересечения с профилем (т. С²). Т. С² является местом возможного расположения первой ПС при наличии лупинга в начале трубопровода. Проекция отрезка ВВ² на горизонтальную ось есть длина лупинга, которая должна совпасть с расчетной Хл . При этом все ПС передвинутся в направлении к конечной точке на расстояние Хл и для них необходимо провести новое построение, аналогичное вышерассмотренному.
4. Пример технологического расчета трубопровода
Произвести технологический расчет трубопровода при следующих исходных данных:
1) расчетная длина трубопровода L р = 780 км;
2) разность геодезических отметок ΔΖ = - 38 м;
3) годовой план перекачки д/топлива Gr = 20,8·106 т/год;
4) расчетная температура нефти tp = 0,5 °C;
5) плотность д/топлива при 20° С ρ 20 ° С = 820 кг/м3 ;
6) кинематическая вязкость при 20° С ν 20 ° С = 6,4·10-6 м2 /с,
кинематическая вязкость при 50° С ν 50 ° С = 3,8·10-6 м2 /с;
7) остаточный напор h к.п. = 35 м;
8) число эксплуатационных участков N э = 1;
9) допустимое давление {P } = 7,4 МПа.
Решение.
Плотность д/топлива при расчетной температуре (2.1)
r р = 820 - (1,825 - 0,001315×820)×(0,5 - 20) = 805кг/м3 .
Кинематическая вязкость (2.2)
lglg (ν + 0,8) = 6,52 - 2,67×lg 273,5,
откуда
ν =
-0,8 = 58,2×10-6 м2 /с,
где коэффициенты a и b определены по (2.4)
,
a = lglg (6,4+0,8) - (-2,67)lg 293 = 6,520.
Расчетная пропускная способность нефтепродуктопровода (2.1)
= 3228 м3 /ч = 0,897 м3 /с.
Расчетное значение внутреннего диаметра нефтепровода (2.2)
,
где W р = 1,75 м/с – рекомендуемая расчетная скорость перекачки при расчетной пропускной способности Q ч р = 3228 м3 /ч (рис. 4.1).

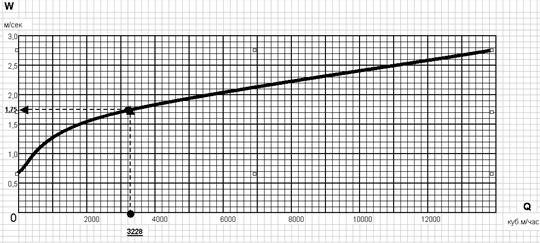

Рис. 4.1. Зависимость рекомендуемой скорости перекачки
от пропускной способности трубопровода
Примем ближайший наружный диаметр трубопровода (табл. П 1.1) равным D н = 820 мм.
