Реферат: Технология изготовления мебели
Для удобства выполнения расчётов индивидуальных норм выхода материалов в алгоритм расчётов введён коэффициент, учитывающий показатели технологических отходов и потерь Кт.п, определяемый по формуле
(2)
где Кт.п – коэффициент, учитывающий технологические отходы и
потери i – го материала;
Рi.т.п. – процент технологических отходов и потерь i – го материала;
Расчёт потребного количества лесоматериалов будем вести в виде таблицы 1.
3.1 Расчёт индивидуальных норм расхода материалов, заготовок из
древесины
Для примера рассмотрим расчёт материалов для изготовление передней стенки ящика, размерами 510ґ100ґ16мм, изготовленной из пиломатериалов хвойных пород.
В графы 1,2,3,4,5,6,7,8 заносим сведения из спецификации деталей к чертежам изделия.
Определяем объём комплекта одноимённых деталей в изделии с учётом их размеров в чистоте V, м3, по формуле
(3)
где ашт – количество одноимённых деталей в изделии;
10 – 9 – число для перевода мм3 в м3.
Полученное значение заносим в графу 8 таблицы 1.
В графы 9,10,11 проставляем суммарные припуски на механическую обработку заготовок в соответствии с назначением детали и принятым для данной детали технологическим процессом. Так как заготовки кратные по длине, то на их обработку учитываем потери на пропилы (4мм) при делении на детали.

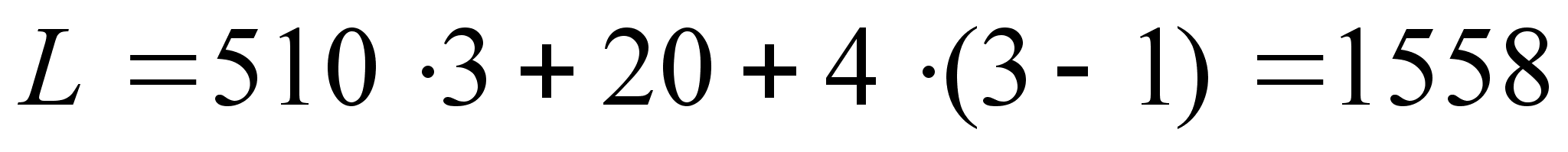

Таким образом размеры заготовок с учётом припусков L, B, H, мм, рассчитываются по формулам
(4)
где L – длина заготовки, мм;
аl – кратность заготовки по длине;
Dl – припуск по длине на механическую обработку, мм;
S – ширина пропила при делении кратной заготовки;
(аl - 1) – число пропилов.
Расчётную толщину заготовок округляем до ближайшей большей стандартной толщины пиломатериала и заносим в графу 15 таблицы 1.
Определяем объём комплекта одноимённых заготовок, с учётом припусков и кратности Vз, м3, по формуле
