Дипломная работа: Инжиниринг бизнес-процессов ОАО "Хабаровскнефтепродукт"

· Повышение эффективности работы обслуживающего персонала, занятого технологическим оборудованием и обеспечением функционирования АЗК

· Повышение эффективности работы персонала, занятого бухгалтерской и оперативной отчетностью по АЗК

· Обеспечение оперативного обмена информацией между центральным офисом и АЗС

· Повышение эффективности принятия административных и организационных решений по работе АЗК.

3.3 Общие принципы построения архитектуры системы

Система «АйТи-Ойл» представляет собой комплексную многоуровневую автоматизированную систему, реализующую функции наличного расчёта, безналичных расчётов по пластиковым картам и по накладным, централизованного сбора и обработки информации, автоматизации процесса отпуска НП и контроля параметров нефтепродуктов в резервуарном парке АЗК.

В схеме построения системы выделены три основных уровня (рис.2):

1.Центральный Процессинговый центр системы (центральный офис) - ЦП

2.Региональный Процессинговый центр системы - РП

3.Автозаправочная станция - АЗС

Система включает в себя один Процессинговый центр (ЦП) и один или несколько Региональных процессинговых центров (РП). При использовании данной схемы работы Системы ЦП выполняет функции общего управления и учета данных по всей Системе в целом. Подсистемы РП устанавливаются удаленно от ЦП и обеспечивают функционирование региональных сетей АЗС в рамках общей многоуровневой Системы «АйТи-Ойл».

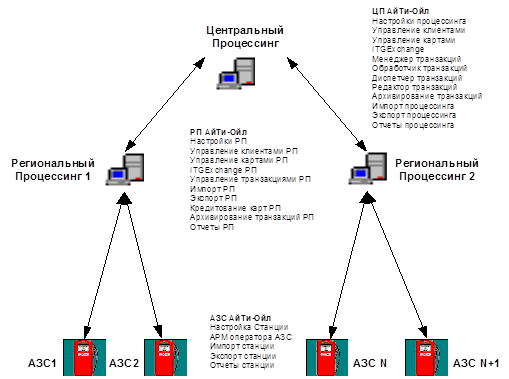

Рисунок 2. Состав модулей ЦП, РП, АЗС.

При данной схеме построения Системы, непосредственная установка модулей системы безналичных расчётов с использованием пластиковых карт SmartCity производится на базе ЦП. В РП в данном случае делигируется только функция ввода на карту персональной информации по клиенту и определение схем оплаты для электронных кошельков карты по конкретному клиенту. Состав системы приведён на рис.1.

В функции Центрального Процессингового Центра системы «АйТи-Ойл» входит:

· проведение первоначальной инициализации системы

· управление списком платежных средств, используемых в системе

· управление списком устройств системы

· управление списком операторов системы

· ведение централизованного справочника нефтепродуктов/товаров/услуг

· ведение цен на нефтепродукты/товары/услуги

· управление схемами наценок/скидок

· управление списком клиентов и резервов клиентов

· обработка информации с устройств

· управление списком транзакций (авторизация и загрузка транзакций в центральную БД, просмотр корректных транзакций, подтверждение/удаление спорных транзакций, в случае потери – ручное восстановление транзакционных файлов по чекам)

· обмен данными с другими устройствами системы (РП, АЗС)

· обмен данными с внешней учетной системой

· генерация форм отчетов

· архивирование/восстановление информации

· работа с картами (подготовка информации для выпуска, электронная персонализация, выдача карт клиентам, возврат неизрасходованных средств с кошельков карт, просмотр/изменение информации на карте, передача карты другому клиенту)
