Дипломная работа: Инжиниринг бизнес-процессов ОАО "Хабаровскнефтепродукт"

Все товары в системе АйТи-Ойл разбиваются на 3 типа:

· Нефтепродукты,

· Сопутствующие товары,

· Услуги.

К каждому типу, в свою очередь, может относиться несколько категорий (подкатегорий) товаров. Исключение составляет тип категории «Нефтепродукты» – для нее нельзя создавать подкатегории. Категории товаров позволяют производить раздельный учёт при реализации на АЗК сопутствующих товаров и услуг (наличие категорий нефтепродуктов, товаров, услуг).

Помимо понятий «тип товара», «категория товара» существует понятие «группа товаров». В группы можно объединять различные товары независимо от типа товара и категории, к которой принадлежит товар. Один и тот же товар может входить в несколько групп.

Группы товаров используются при настройке различных схем работы с кошельками смарт-карт в системе – в случае, если для кошелька смарт-карты задана определенная группа товаров, отпуск товаров, не входящих в данную группу, по кошельку карты невозможен.

Формирование и редактирование единого для регионального структурного подразделения справочника товаров производится в ЦП. В РП редактирование и дополнение справочника товаров производиться не может – доступна только функция изменения цен для прикреплённых АЗС.

На АЗС может быть разрешена или запрещена функция самостоятельного ввода временных товаров, требующих в дальнейшем, для корректной обработки операций, подтверждения в ЦП. Данная функция относится исключительно к сопутствующим товарам (НП не может быть заведён, как временный товар).

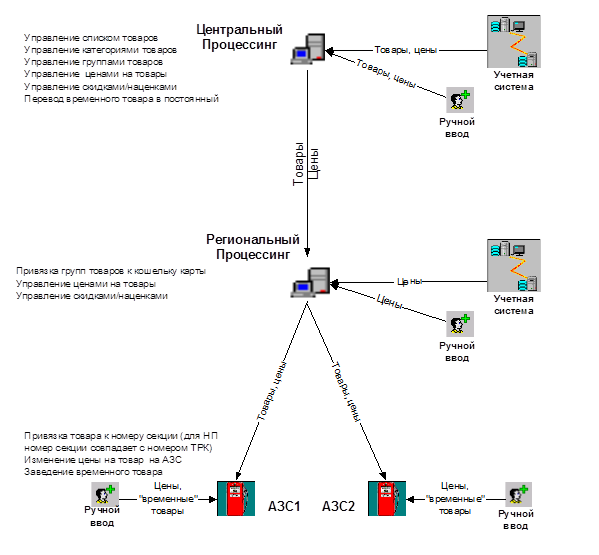

Общая схема управления товарами и ценами приведена на рис.3.

Рисунок 3. Схема управления товарами и ценами в распределенной системе на примере ЦП, РП и 2-х АЗС.

3.4.2 Платёжные средства

Система АйТи Ойл реализует возможность оплаты НП, сопутствующих товаров и услуг с использованием следующих платёжных средств:

· контактные пластиковые карты интегрированной АСБР SmartCity

· платежные средства с привязкой к конкретному клиенту

· платежные средства без привязки к конкретному клиенту

Группа платежных средств с привязкой к клиенту включает следующие фиксированные способы оплаты:

· ведомости клиентов

· хранение товаров

Группа платежных средств без привязки к клиенту (обезличенные платежные средства) включает следующие фиксированные способы оплаты:

· наличные

· технологический отпуск

Система позволяет проведение раздельного учёта по всем платёжным средствам. В процессе эксплуатации в системе может быть произведено добавление и насторойка дополнительных способов оплаты.

3.4.3 Пластиковые карты

В качестве клиентских карт в системе используются смарт-карты с интегрированным микропроцессором MPCOS (Multidirectory Payment Chip Operating System) производства фирмы GemPlus. В карте MPCOS реализована концепция “электронных кошельков” - нескольких зон памяти для хранения данных. Каждый “кошелек” характеризуется индивидуальными параметрами и условиями доступа.

Модель карты MPCOS 3DES EMV 32K, используемая в данной системе, позволяет поддерживать до 8 (восьми) электронных кошельков.

К каждому кошельку можно поставить в соответствие индивидуальные для кошелька параметры.

Также на карте размещаются дополнительные файлы для записи информации, необходимой для функционирование реализуемых приложений.

3.4.4 Схемы оплаты

В системе реализуются различные схемы, по которым может производиться оплата нефтепродуктов и товаров на АЗС при помощи контактных пластиковых карт АСБР SmartCity. Каждая из ниже перечисленных схем может быть определена для конкретного кошелька конкретной карты клиента.

1) Дебетный денежный кошелек без ограничений

Тип кошелька – дебетный. Содержит заданную сумму в валюте кошелька. Не привязывается к конкретной группе товаров (услуг). Ограничений на сумму дебетования не имеет (может быть дебетован в пределах суммы, находящейся в кошельке).
