Дипломная работа: Проектирование станции технического обслуживания для грузовых автомобилей
- ТНВД - износ плунжерных пар, нарушение оптимальных регулировок насоса, износ сопряжения нагнетательный клапан - седло, поломка пружин нагнетательных клапанов и плунжеров, поломка пружин регулятора частоты вращения;
- форсунки - износ выходных отверстий, их закоксовывание и засорение, потеря упругости или поломка затяжной пружины, негерметичность сопряжения игла - распылитель.
В устранении этих неисправностей большую часть занимает объем работ по ТНВД, так как его детали имеют высокие требования к точности посадок и регулировок, что приводит к частым ремонтам. К тому же ремонт ТНВД связан с достаточно сложными регулировками и разборочно-сборочными работами из-за сложности конструкции.
При решении задач текущего ремонта ТНВД важно знание не только неисправностей, но и вероятностей их появления, возможных комбинаций неисправностей с целью определения наиболее вероятных составов работ.
![]() |

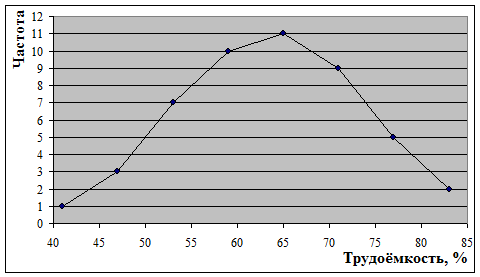

Доля работ на ТР ТНВД в общей трудоемкости ТР топливной аппаратуры
Поддержание автомобиля в исправном состоянии и надлежащем виде достигается техническим обслуживанием и ремонтом. Ремонт – в частности, текущий ремонт – в отличии от ТО не является плановым мероприятием, проводимых в профилактических целях, а выполняется по потребности, в случае возникновения неисправностей, при наличии которых дальнейшая эксплуатация невозможна или не выгодна.
Работы по регулировке ТНВД, и его текущий ремонт будут выполняться: на посту ТР, где будут производить регулировку, замену ТНВД, ремонт топливного насоса. Причем для автомобиля, (в случае невозможности регулировки) в наличие будут исправные ТНВД из магазина запчастей. Такая схема проведения ТР необходима, чтобы быстрее устранить неисправность (заменить неисправный ТНВД или отрегулировать его) и тем самым уменьшить простой автомобиля в ремонте, быстрее отпустить клиента на линию. Ремонт снятого ТНВД будет производиться в свободное от заявок время с целью пополнения фондов оборотных запасов.

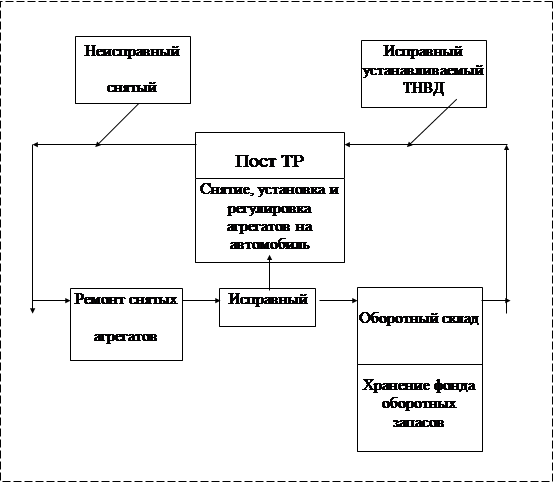

Структурная схема проведения замены и ТР ТНВД
Зона текущего ремонта
![]() |
Перечень работ на регулировку ТНВД, и его текущий ремонт
Работы по регулировке ТНВД:
1.регулировка конца подачи;
2.регулировка токсичности выхлопных газов;
Перечень работ на замену ТНВД:
1.снятие ТНВД;
2.установка ТНВД (включает работы по регулировке привода ТНВД на момент впрыска).
Перечень работ ТР ТНВД не имеет строго определенной последовательности, т.к. могут возникать различные неисправности одновременно, т.е. их комбинации. Поэтому последовательность работ текущего ремонта (наиболее вероятного) будет иметь вид:
1.снятие плунжерных пар;
2.постановка плунжерных пар;
3.регулировка ТНВД.
Замена ТНВД:
1. снятие ТНВД:
- открыть дверь моторного отсека;
- снять тросики привода воздушной и дроссельной заслонок;
- отсоединить от ТНВД топливопроводы;
- отсоединить от ТНВД маслопроводы;
- отсоединить от ТНВД пневмоцилиндр уменьшения подачи топлива;
- отсоединить и снять крышку привода ТНВД с прокладкой;
- открепить и снять ТНВД в сборе;
2. установка ТНВД:
- установить поршень шестого цилиндра в положение ВМТ;
