Дипломная работа: Синтез алгоритмов согласованного управления пространственным движением беспилотным летательным аппаратом

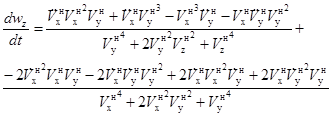

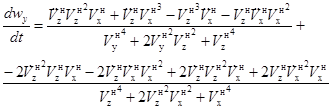

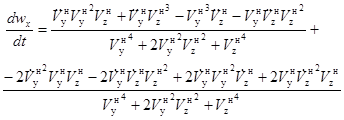

Если углы атаки и скольжения близки к нулю, то по заданной траектории ЛА, можно найти производные угловой скорости.

(2.1.5)

(2.1.6)

(2.1.7)

Аналогично вычисляются вторые производные угловой частоты:

, , .

Если при полете изменяются углы атаки и скольжения, функции их изменения учитываются при формировании каждой траектории индивидуально.

2.1.2 Петля Нестерова

Петля Нестерова - фигура пилотажа, при которой самолет выполняет полет по криволинейной траектории в вертикальной плоскости с сохранением направления полета после вывода.

Петля была обоснована Н. Е. Жуковским и впервые выполнена 9 сентября 1913 года русским летчиком П. Н. Нестеровым, который является основоположником фигур высшего пилотажа.

Петля применяется не только как фигура пилотажа, а также имеет широкое применение для обучения управлению самолетом в условиях интенсивного изменения угла тангажа, перегрузки, скорости и высоты полета. Кроме того, элементы петли составляют основу других эволюции в полете, а также фигур пилотажа: переворот, вертикальные восьмерки и др.

Петля считается правильной, если все точки ее траектории лежат в одной вертикальной плоскости, а нормальная перегрузка на протяжении всего маневра остается положительной.

Петля - это не установившееся движение самолета по криволинейной траектории в вертикальной плоскости под действием постоянно существующей центростремительной силы. Первая половина петли осуществляется за счет запаса скорости и тяги силовой установки. Вторая - за счет веса самолета и тяги силовой установки.

Схема сил, действующих на самолет в наиболее характерных точках петли, показана на рисунке 2.1.

Допустим, самолет летит горизонтально со скоростью, необходимой для ввода в петлю. Для ввода в петлю необходимо отклонить ручку управления на себя, увеличивая тем самым угол атаки. Подъемная сила увеличивается и становится больше веса самолета (при малом угле искривления траектории) или составляющей силы веса самолета Gcos (при больших углах траектории). Под действием возникающей центростремительной силы, в начале она равна Fay-G >0 (при малых углах ) и Fay-Gcos (при больших углах ), самолет искривляет траекторию полета вверх.

Уравнения движения п
