Полезная (п. 3[1])

в том числе:

- длительная

- кратковременная

1,5

1,2

0,3

1,3

1,95

1,56

0,39

Всего а) для сборного варианта

б) для монолитного варианта

6,292

8,667

1,188

1,164

7,476

10,088

Все расчётные нагрузки были сгруппированы в три загружения:

Загружение 1 – постоянная нагрузка (собственный вес конструкций и элементов плиты перекрытия);

Загружение 2 – временная длительная (часть полезной на перекрытие, v_l =1,56 кН/м² );

Загружение 3 – временная кратковременная (часть полезной на перекрытие, v_l =0,39 кН/м² ).

Расчетные сочетания усилий были сгенерированы в «Таблицы РСУ» в ПК Лира.

3. Формирование расчётной схемы

На рисунке 3 представлена расчётная схема плиты перекрытия для обоих вариантов: в двух взаимно перпендикулярных сечениях она представляет собой балку шириной 1п.м., лежащую на опорах. В качестве опор выступают колонны, которые заменены вертикальными связями и в расчётах не учитываются. Поскольку рассматривается только фрагмент перекрытия, то действие отброшенной части плиты перекрытия заменяется шарнирной связью, установленной в точке нулевого момента – примерно на расстоянии ¼ длины пролёта от колонны.

Для сборного варианта учтено, что ригели укладываются по вертикали по оси «5» и «6», а сборные круглопустотные плиты в перпендикулярном направлении – по четыре плиты в пролёте (1,8м·4=7,2м).

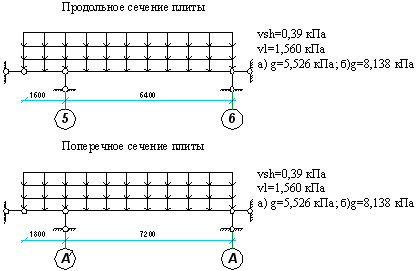

Рисунок 3. Расчётная схема фрагмента плиты перекрытия: постоянная нагрузка а – для сборного варианта, б – для монолитного

Конечно-элементная модель фрагмента перекрытия (рис.4) собрана путем интерактивного ввода параметров несущих конструкций. Пространственная система состоит из пластин соответствующей толщины (см.рис.2) – плит перекрытия – и стержней – ригелей. Размер конечного элемента пластин принят 0,4м в продольном направлении (вдоль цифровых осей) и 0,6м в поперечном направлении (вдоль буквенных осей).

а)

б)

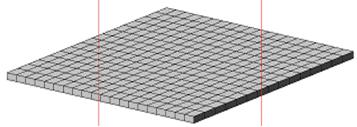

Рисунок 4. Модель фрагмента плиты перекрытия в программном комплексе «Лира 9.4»: а) сборный вариант; б) монолитный вариант

4. Результаты статического расчёта здания

Для удобства анализа НДС конструкции перекрытия пронумеруем конечные элементы его модели – см. рис. 5 и 6.
