Контрольная работа: Исследование НДС фрагмента плиты перекрытия в здании детского сада на 120 мест
Рисунок 5. Нумерация конечных элементов фрагмента плиты перекрытия: а) по сборному варианту; б) по монолитному варианту
Рисунок 6. Нумерация конечных элементов ригелей по сборному варианту: слева – среднего ригеля по сои «5», справа – пристенного ригеля по оси «6»
Приведём ниже схему деформирования плиты перекрытия и определим максимальный прогиб для каждого из вариантов.
а)
б)

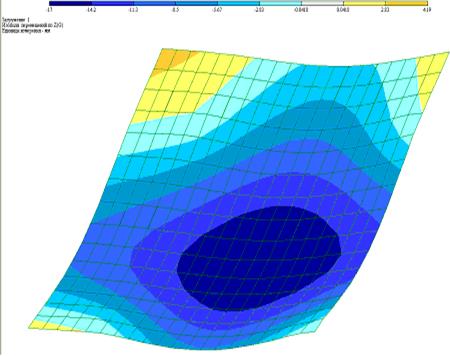

Рисунок 7. Схема деформирования фрагмента плиты перекрытия с нанесением изополей вертикальных перемещений при действии нагрузок Загружения-1 а) сборный вариант; б) монолитный вариант
Наибольший прогиб для сборного варианта плиты перекрытия наблюдается в конечном элементе №171.
Суммарное вертикальное перемещение от всех трёх Загружений равно: f =16,40+2,99+0,75=20,14мм, что меньше предельно допустимого прогиба [f ]=1/200·L=6400/200=32мм.
Наибольший прогиб для монолитного варианта плиты перекрытия наблюдается в конечном элементе №486.
Суммарное вертикальное перемещение от всех трёх Загружений равно: f =17,00+1,94+0,48=19,42мм, что меньше предельно допустимого прогиба [f ]=1/200·L=6400/200=32мм.
Вывод: жесткость фрагмента плиты перекрытия по обоим вариантам – сборному и монолитному – обеспечена.
Теперь до подбора арматуры в элементах определим усилия. Анализ усилий даст возможность определить опасные сечения.
а)
б)
в)
г)

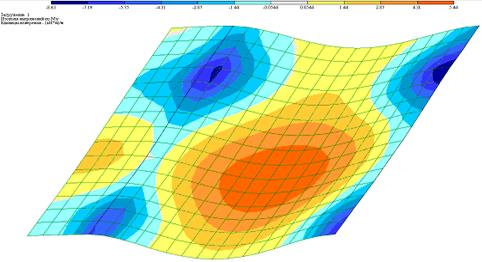

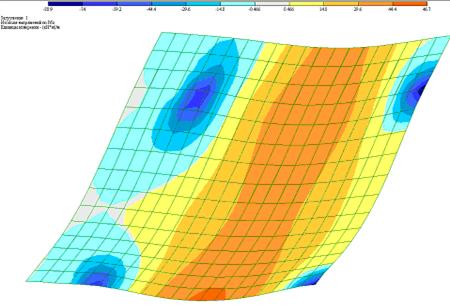

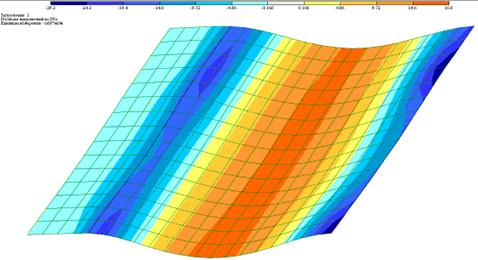

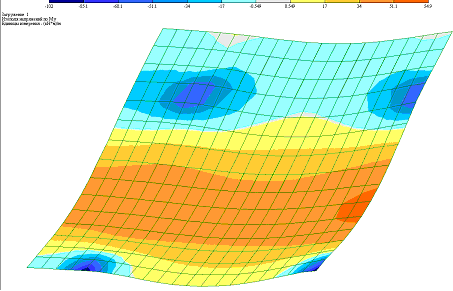

Рисунок 8. Изополя изгибающих моментов в плите перекрытия (кН·м/п.м.): а) Mx для сборного варианта; б) My для сборного варианта; в) Mx для монолитного варианта; г) My для монолитного варианта
Удобно изополя анализировать, разделив ячейку перекрытия на полосы шириной 1м: две пролётные, проходящие по центру, и четыре надколонные. С учётом этого выпишем значения изгибающих моментов в наиболее нагруженных конечных элементах плиты перекрытия и сведём значения в таблицу:
Таблица 2 – Значения максимальных изгибающих моментов в опасных сечениях фрагмента плиты перекрытия
| Поз. | № элемента | Загружение-1 | Загружение-2 | Загружение-3 | Σ | ||||
|
Mx, кН·м |
My, кН·м |
Mx, кН·м |
My, кН·м |
Mx, К-во Просмотров: 311
