Контрольная работа: Исследование НДС фрагмента плиты перекрытия в здании детского сада на 120 мест

в)

г)

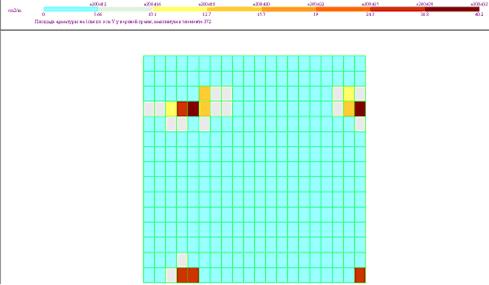

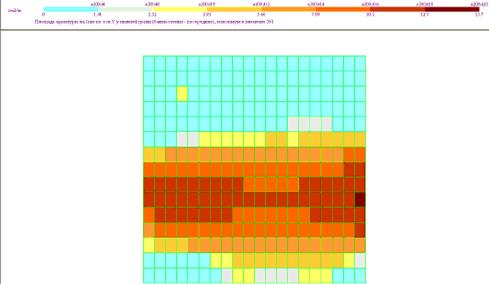

Рисунок 9. Армирование плиты перекрытия первого этажа

Согласно расчётам плиту армируем симметрично - верхней и нижней сплошной сеткой с шагом ячейки 200 мм из арматурными стержней Ø18мм. Дополнительно укладываем верхние сетки над колоннами с шагом ячейки 200 мм из арматурных стержней Ø16мм.

Рассчитаем расход материалов на плиту перекрытия в монолитном варианте исполнения:

- расход тяжёлого бетона класса В20 составляет 9,216м³ ;

- расход арматуры класса А400 627 кг.

ВЫВОДЫ

Проведён анализ НДС фрагмента плиты перекрытия первого этажа Детского сада для двух вариантов: сборного по серии 1.020-1/87 и монолитного с плоским безбалочным перекрытием.

Расчёты показывают, что первый вариант по расходу стали и бетона является более экономичным:

Общий расход бетона на ячейку перекрытия составляет:

а) по сборному варианту

- тяжёлого бетона класса В30: 7,25 м³ ;

- напрягаемой арматуры класса А800: 338,86 кг.

Б) по монолитному варианту

- расход тяжёлого бетона класса В20 составляет 9,216м³ ;

- расход арматуры класса А400 627 кг.

Литература

1. СНиП 2.01.07-85* «Нагрузки и воздействия», Госстрой России. - М:ГУП ЦПП 2002 г.-44с.

2. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции/ Госсторойиздат СССР - М.: ЦИТП Госстроя СССР, 1989 г.

3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005. – 214 с.
