Курсовая работа: Кинематический и силовой расчет механизма долбежного станка с качающейся кулисой

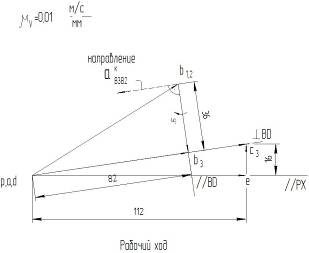

V_B1 = V_B2 = ω₁ · l₁ = · l₁ = = 0,9 м/с

μ_v = V_B1 / (pb₁ ) = 0,9 / 90 = 0,01

___ ___ ____

V_B3 = V_B2 + V_B3B2

___ ___ ____

V_B3 = V_D + V_B3D

V_B3 = (pb₃ ) · μ_v = 82 · 0,01 = 0,82 м/с

V_B3B2 = (b₂ b₃ ) · μ_v = 36 · 0,01 = 0,36 м/с

(c₃ d) = (b₃ d) · = 82 · = 113 мм

V_C3 = (c₃ d) · μ_v = 113 · 0,01 = 1,13 м/с

__ __ ___

V_С3 = V_E + V_С3E

V_Е = (pе) · μ_v = 112 · 0,01 = 1,12 м/с

V_С3E = (с₃ е) · μ_v = 16 · 0,01 = 0,16 м/с

ω₂ = ω₃ = V_B3 / l_BD = 0,82 / 0,51 = 1,6 c^-1

4.2 План скоростей для холостого хода

___ ___ ____

V_B3 = V_B2 + V_B3B2

___ ___ ____

V_B3 = V_D + V_B3D

V_B3 = (pb₃ ) · μ_v = 82 · 0,01 = 0,82 м/с

V_B3B2 = (b₂ b₃ ) · μ_v = 36 · 0,01 = 0,36 м/с

(c₃ d) = (b₃ d) · = 82 · = 225,8 мм

V_C3 = (c₃ d) · μ_v = 225,8 · 0,01 = 2,26 м/с

__ __ ___

V_С3 = V_E + V_С3E

V_Е = (pе) · μ_v = 223 · 0,01 = 2,23 м/с
