Курсовая работа: Проектирование привода ленточного транспортера

рис.10 Расчетная схема тихоходного вала

Подшипники расчитываются на ресурс ([1], стр.115): t = 10000 час

Вращающий момент на тихооходном валу:

Tб = 1553.1 Нм

Частота вращения быстроходного вала:

nб = 32.5 об/мин

Окружная и радиальная силы:

(значения сил взяты из приложения 2)

Ftт = 7805.1 Н Frт = 2876.8 Н

Консольная нагрузка( стр. 108):

Fм = 250 √Tт Fм = 9852.3 Н

Определение реакций в опорах от сил в зацеплении:

l_АВ = 168 мм, l_АС = 296 мм

Горизонтальная плоскость.

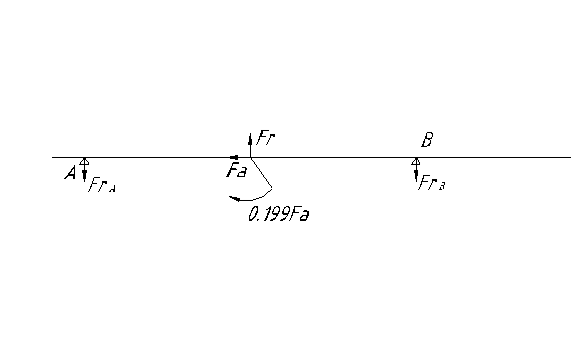

Рис.11 Расчетная схема тихоходного вала. Горизонтальная плоскость

∑М(А) = 0

Fr*0.084 – Fa*0.199 – Fr_B *0.168 = 0

Fr_B = (Fa*0.199 – Fr*0.084)/0.168

Fr_B = 45.51 H

∑М(B) = 0

-Fr*0.084 - Fa*0.199 + Fr_A *0.168 = 0

Fr_A = (Fa*0.199 + Fr*0.084)/0.168

Fr_A = 2910.1 H

Вертикальная плоскость

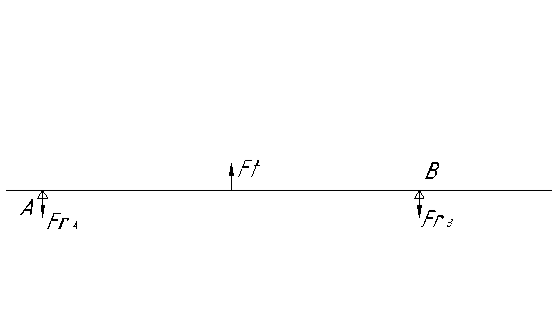

Рис.12 Расчетная схема тихоходного вала. Вертикальная плоскость

∑М(А) = 0

Ft*0.084 – Fr_B *0.168 = 0
