Курсовая работа: Проектирование привода ленточного транспортера

Подшипники расчитываются на ресурс ([1], стр.115): t = 10000 час

Вращающий момент на промежуточном:

Tп= 409.89 H

Частота вращения быстроходного вала:

nт = 635 об/мин

Окружная и радиальная силы:

(значения сил взяты из приложения 2)

Ftт = 7805.1 Н Frт = 2876.8 Н, Ft_б = 1582.8 Н Fr_б = 587.1 Н

Определение реакций в опорах от сил в зацеплении:

l_АВ = 146 мм lв_С = 296 мм ldb = 60 мм lad = 86 мм, lac = 109 мм.

Горизонтальная плоскость.

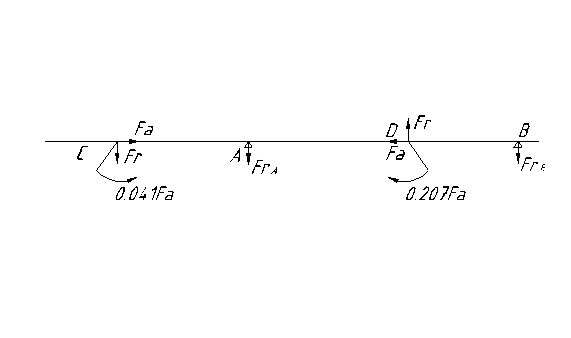

Рис.16 Расчетная схема промежуточного вала. Горизонтальная плоскость

∑М(А) = 0

Frd*0.086 + Fa*0.041 – Fr_B *0.146 - Fa*0.207 + Frс*0.109 = 0

Fr_B = (Frc*0.109 + Frd*0.086 + Fa*0.041 - Fa*0.207)/0.146

Fr_B = 2402.1 Н

∑М(B) = 0

Frc*0.296 + Fa*0.041 + Fr_A *0.146 - Frd*0.060 - Fa*0.207 = 0

Fr_A = (-Frc*0.296 - Fa*0.041 + Frd*0.060 + Fa*0.207)/0.146

Fr_A = 5499.5 H

Вертикальная плоскость.

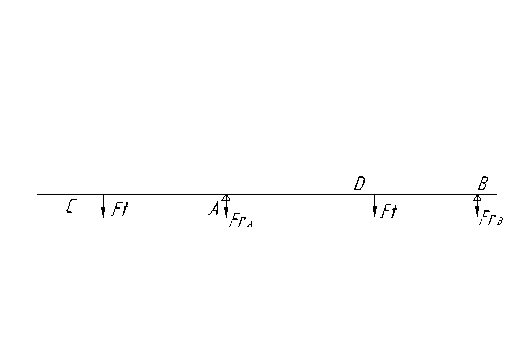

Рис.17 Расчетная схема промежуточного вала. Вертикальная плоскость

∑М(А) = 0

Ftс*0.109 – Fr_B *0.146 - Ftd*0.086 = 0

Fr_B = (-Ftd*0.086 + Ftс*0.109)/0.146

Fr_B = 4895.73 H

∑М(B) = 0
