Курсовая работа: Разработка энергохимико-технологической системы ЭХТС

4 s -1 – Теоретический процесс в котле-утилизаторе.

4-1 – Реальный процесс в котле-утилизаторе.

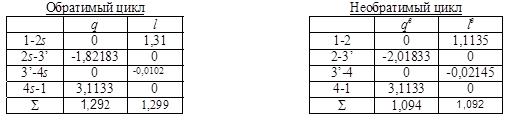

Теплота и работа обратимого и необратимого циклов.

Эти таблицы показывают справедливость 1 закона термодинамики для циклических процессов: q ^ц = l ^ц .

6.4.2 Определение механической мощности парасилового цикла

Энергетический баланс:

Зависимость энтальпии топочных газов от температуры в расчете на 1 кмоль топлива (без учета диссоциации продуктов сгорания):

(см. )

Разность энтальпий топочных газов в расчете на 1 кмоль топлива:

Расход топлива: (см. )

Тепловая мощность парогенератора

В реальном цикле

Расход воды:

Механическая мощность паросилового цикла (паротурбинной установки):

6.4.3 Определение термического КПД цикла

КПД обратимого и необратимого циклов составят соответственно:

, что очевидно.
