Курсовая работа: Разработка энергохимико-технологической системы ЭХТС
Поэлементный материальный баланс:
а) по "H":
б) по "C" :
в) по "O" :
Массовый поток на выходе (проверка правильности материального баланса):
3.2 Энергетический баланс
Исходные данные:
Температура на входе в реактор и выходе из него: T8 =573K, T9 =1073K.
Давление на выходе из реактора: P9 =2,5 МПа

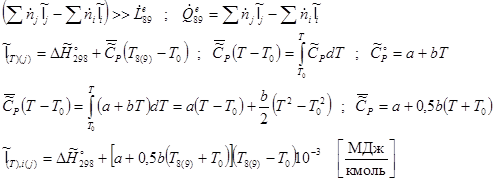

Энергетический баланс:
Энтальпии компонентов на входе в реактор и выходе из него
| Компонент |
|
|
|
|
|
CH4 | -74,8 | 14,32 | 0,075 | 573 | -61,94 |
| H2 O | -241,8 | 32,30 | 0,002 | 573 | -232,25 |
| CH4 | -74,8 | 14,32 | 0,075 | 1073 | -23,873 |
| H2 O | -241,8 | 30,0 | 0,002 | 1073 | -212,73 |
| H2 | 0 | 27,3 | - | 1073 | 22,885 |
| CO2 | -393,5 | 44,14 | 0,022 | 1073 | -356,87 |
CO | -110,5 | 28,41 | 0,004 | 1073 | -86,4 |
Тепловая мощность химического реактора:
(мольные потоки – см. п. )
3 .3 Баланс механической энергии
Допущения:
1. Газовые смеси подчиняются законам идеальных газов.
Параметры трубчатой печи
Число труб n тр =426 ; диаметр трубы dB =0,072м ; длина трубы L Г =42м
Диаметр зерна в зернистом слое d З =0,0027м

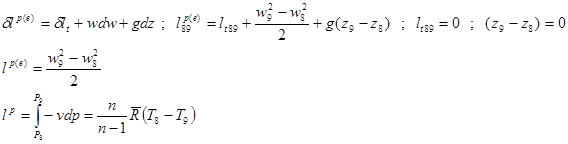

Баланс кинетической энергии: (второй закон)
Баланс кинетической энергии записывается в виде:
Давление P8 на входе в реактор ищем методом итераций:
Определяем величины, не изменяющиеся в ходе итераций:
