Курсовая работа: Разработка энергохимико-технологической системы ЭХТС

Графическое представление процесса сжатия в турбокомпрессоре.

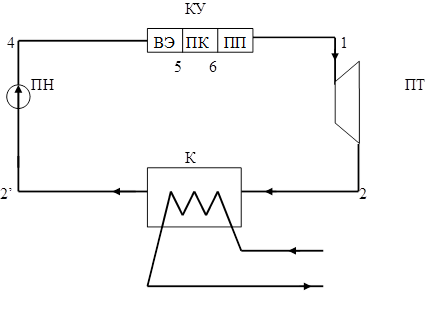

6 . 4 Паросиловой цикл Ренкина

Исходные данные:

Давление водяного пара на входе в турбину P₁ =102 бар

Температура водяного пара на входе в турбину t₁ =463˚C

Давление в конденсаторе P₂ =0,05 бар

Энтропийный КПД турбины

Энтропийный КПД насоса

Параметры водяного пара (по 1- s диаграмме водяного пара):

Допущение: Теплообмен между топочными газами и водой происходит без потерь тепла.

6.4.1 Аналитический расчет парасилового цикла

Расчет проводится как для реального цикла, так и для теоретического.

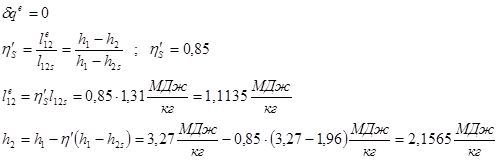

1-2 s - Изоэнтропный процесс расширения в турбине.

1-2 - Реальный процесс расширения в турбине.

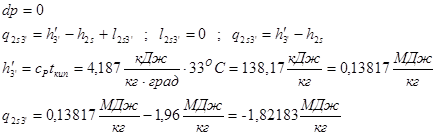

2 s -3’ – Теоретический процесс конденсации.

2- 3 ’ – Реальный процесс конденсации.

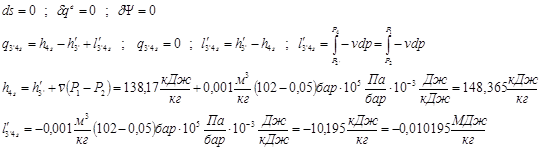

3’-4 s – Изоэнтропный процесс в насосе.

3’-4 – Реальный процесс в насосе.
