Автомобильный транспорт постоянно развивается. Расширяется применение на легковых автомобилях газобаллонных установок. Это предъявляет повышенные требования к улучшению условий труда, санитарно-гигиенического обслуживания работников станций технического обслуживания, к обеспечению их безопасности и сохранению здоровья в процессе труда.

Управление производственной деятельностью станций техобслуживания, улучшение условий труда, повышение эффективности трудозатрат и использование основных производственных фондов при рациональных затратах ресурсов также является одной из актуальных задач технической эксплуатации автотранспортных средств.

1 Технологическая часть

1.1 Техническая характеристика автомобиля

Техническая характеристика автомобиля ВАЗ-2109

Показатели		ВАЗ-2109
Общие данные
Количество мест		5
Количество мест при сложенном заднем сиденье		2
Полезная масса, кг		425
Масса перевозимого груза, кг:
при четырех пассажирах		50
при одном пассажире		275
Снаряженная масса автомобиле, кг		915
Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм, мм:
длина		4006
ширина		1620
высота		1402
Просвет автомобиля с полной массой при статическом радиусе шин 260 мм, не менее,мм:
до картера сцепления		160
до поддона картера двигателя		170
Внешний наименьший радиус поворота по оси следа переднего колеса, м		5
Максимальная скорость, км/ч		148
Время разгона с места с переключением передач до скорости 100 км/ч, с:
с полной массой		18
с одним пассажиром		16
Расход топлива на 100 км пути в летнее время, с полной массой, для пятиступенчатой коробки передач, не менее, л:
при скорости 90 км/ч на пятой передаче		5,7
при скорости 120 км/ч на пятой передаче		7,8
для городского цикла		8,4
Максимальный подъем, преодолеваемый автомобилем с полной массой на участке сухого, ровного и твердого грунта без разгона на первой передаче, для обкатанного автомобиля с приработанным двигателем при протяженности подъема не менее двойной длины автомобиля, %		34
Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого, ровного асфальтированного шоссе, не более, м:
при использовании рабочей тормозной системы		38
при использовании запасной тормозной системы (одного из контуров рабочей системы)		85
Полная масса буксируемого прицепа, кг:
не оборудованного тормозами		300
оборудованного тормозами		750
Двигатель
Модель	2108
Тип	Четырехтактный, бензиновый, карбюраторный
Число и расположение цилиндров	4 в ряд
Диаметр цилиндра и ход поршня, мм	76х71
Рабочий объем, л	1,3
Степень сжатия	9,9
Номинальная мощность при частоте вращения коленчатого вала 5600 мин-1 , кВт (л.с.)	46,6 (63,4)
Максимальный крутящий момент, Н*м (кгс*м)	94,8 (9,66)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1	3400
Порядок работы цилиндров	1-3-4-2
Массовая доля окиси углерода (СО) в отработавших газах на режиме холостого хода, не более, %	1,5
Трансмиссия
Передаточные числа коробки передач:
первая передача	3,636
вторая передача	1,95
третья передача	1,357
четвертая передача	0,941
пятая передача	0,784
задний ход	3,53
главная передача	3,9

1.2 Техническая характеристика насоса охлаждающей жидкости

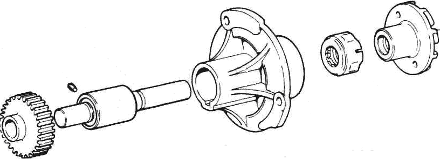

Насос охлаждающей жидкости 27 центробежного типа (рис 1, рис 2). Корпус 30 насоса изготавливается из сплава алюминия, валик 34 устанавливается в двухрядном шариковом подшипнике 32, который в корпусе стопорится винтом 31. Чтобы винт не ослабевал, контуры гнезда стопорного винта расчеканиваются после сборки. Подшипник не имеет внутренней обоймы, роль обоймы выполняет валик насоса. При сборке подшипник заполняется смазкой Литол-24 и в дальнейшем не смазывается, исключая некоторых конструкций насоса разных производителей. На передний конец валика напрессовывается зубчатый шкив 33, на задний крыльчатка 36. Зубчатый шкив изготавливается из металлокерамической композиции. К торцу крыльчатки. закаленному токами высокий частоты, на глубину 2-3 мм прижимается упорное уплотнительное кольцо 29 сальника 35, изготовленное из графитовой композиции. Сальник неразборный, запрессовывается в корпус насоса и предотвращает подтекание охлаждающей жидкости.

Система охлаждения ВАЗ 2109 рисунок 1

рисунок 2

Система охлаждения жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком 7. Система имеет насос 27 охлаждающей жидкости. неразборный термостат 6 термостат с твёрдым термочувствительным наполнителем имеет основной и дополнительный клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости (87±2) ºС, ход основного клапана при достижении температуры 102 ºС не менее 8 мм, электровентилятор, радиатор 18 с расширительным бачком 7, трубопроводы. шланги, сливные пробки. Привод насоса осуществляется от зубчатого ремня 28 привода распределительного вала. Вместимость системы, включая отопи- толь салона, составляет 7, 8 л. Для контроля температуры жидкости имеется датчик 12, который завернут в рубашку охлаждения головки блока цилиндров. Указатель температуры жидкости устанавливается на комбинации приборов. При работе двигателя нагретая в рубашке охлаждения блока и головки блока цилиндров жидкость поступает через выпускной патрубок 3 по шлангу 11 в радиатор для охлаждения или в термостат 6, в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 27 и направляется в рубашку охлаждения двигателя. По шлангам 2 и 5 обеспечивается циркуляция жидкости и подогрев горючей смеси во впускной трубе и подогрев зоны дроссельной заслонки первой камеры карбюратора. К системе охлаждения через патрубки 4 и 37 шлангами подключается радиатор отопителя салона автомобиля. Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками. Радиатор не имеет заливной горловины, верхний патрубок бачка 16 соединяется шлангом 10 с расширительным бачком. Левый бачок 16 имеет также подводящий и отводящий патрубки для подсоединения шлангов 11 и 9. Правый бачок 25 радиатора имеет сливную пробку 26 и датчик 24 включения и выключения электровентилятора. Расширительный бачок 7 изготавливается из полупрозрачной пластмассы, крепится ремнем к кронштейнам левого брызговика кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом. Для предотвращения образования паровых пробок верхний патрубок бачка соединяется шлангом 10 с патрубком радиатора. Бачок имеет заливную горловину, закрываемую пластмассовой пробкой 8 с выпускным (паровым) 20 и впускным 21 клапанами. Клапаны в пробке устанавливаются в отдельном неразборном корпусе 19. Давление начала открытия выпускного клапана составляет 1, 1 кгс/см'', впускного - 0,03- 0, 13 кгс/см*. Для полного слива жидкости из системы должны быть вывернуты сливные пробки из бачка радиатора и из блока цилиндров, а также обязательно должна сниматься пробка 8 расширительного бачка. Электровентилятор состоит из электродвигателя 14 и крыльчатки 17. Крыльчатка четырехлопастная, изготавливается из пластмассы. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице. Крыльчатка устанавливается на валу электродвигателя и поджимается гайкой. Для лучшей эффективности работы электровептилятор находится в кожухе 15, который крепится на кронштейнах радиатора в четырех точках. Электровентилятор в сборе устанавливается в резиновых втулках и крепится гайками на шпильках кожуха. Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 24 типа ТМ-108, завернутым в бачок радиатора с правой стороны. Температура замыкания контактов датчика 99+3"С, размыкания 94+3"С. Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. При оптимальном тепловом режиме температура охлаждающей жидкости должна быть 85-95'С. Термостат 6 состоит из корпуса 42 и крышки 43, которые завальцовываются вместе с седлом основного клапана 46. Термостат имеет входной патрубок 44 входа охлажденной жидкости из радиатора, входной патрубок 41 шланга перепуска жидкости из головки блока цилиндров в термостат, патрубок 47 подачи охлаждающей жидкости в насос и патрубок 45 шланга расширительного бачка. Основной клапан 46 запрессовывается в стакан, в котором завальцована резиновая вставка 39. В резиновой вставке находится стальной полированный поршень 40, закрепленный на неподвижном держателе 49. Между стенками стакана и резиновой вставкой находится термочувствительный твердый наполнитель 38. Основной клапан прижимается к седлу пружиной. На основном клапане крепятся две стойки, на которых устанавливается перепускной клапан 48, поджимаемый пружиной. Термостат, в зависимости от температуры охлаждающей жидкости, автоматически включает или отключает радиатор системы охлаждения, пропуская жидкость через радиатор, или минуя его.

1.3 Перечень работ по ТР

Обслуживание насоса в основном заключается в замене изношенных деталей на новые так как восстановление деталей имеющих дефекты намного сложнее и экономически не целесообразно. Для продления срока службы подшипника насоса необходимо при проведении ТО-1 смазать через отверстие в корпусе насоса смазкой Литол-24. При износе некоторых деталей водяного насоса восстановлению подлежит: посадочное место шкива привода жидкостного насоса, посадочное место крыльчатки на валу, все эти детали насаживаются с большим натягом без которого работоспособность их невозможна, восстановление заключается в наращивание слоя металла на посадочном пояске до номинальных размеров гальваническим способом но не более допустимого возможного. Восстановлению подлежат небольшие трещины, сколы в алюминиевом корпусе насоса, которые возникают в следствии перекоса при затягивании болтов насоса при установке, усталостного напряжения в металле или просто по неосторожности, восстановление заключается в наращивание или заварке трещин аргонно-дуговой сваркой с последующей обработкой. Восстановлению подлежит внутренняя резьба в корпусе насоса под стопорный винт так как она алюминиевая то испортить её легче всего восстановление заключается в рассверливание отверстия под следующий диаметр винта с нарезанием мечиком соответствующей винту резьбы (шаг, тип). Возможно так же восстановление зубчатого шкива, форма зуба которого бывает прямоугольной или трапециидальной, износ которой приведёт к ухудшению циркуляции охлаждающей жидкости в системе в результате проскакивания ремня, уменьшения его натяжения из-за чего возможен и его обрыв и в конечном итоге выход из строя двигателя. Восстановление заключается в гальваническом наращивание зубьев с последующей обработкой для придания правильной геометрической формы соответствующей первоначальной формы зуба. Такие детали насоса как сальник, двухрядный роликовый подшипник, роль внутренней обоймы которого играет валик, и крыльчатка восстановлению не подлежат.

1.4 Расчет объема работ по ТР ВАЗ-2109

Определение годового пробега автомобиля данной марки.

Для расчёта объёма работ по ТР необходимо предварительно определить годовой пробег одного автомобиля ВАЗ-2109. При известном коэффициенте технической готовности (αт), количестве рабочих дней предприятия в году (Др), и величине среднесуточного пробега может быть определён годовой пробег автомобиля по формуле:

(1.1)

где Д_р – число дней работы АТП в году;

a_Т – коэффициент технической готовности автомобилей данной марки.

Lг= 210·365·0,83=63620 км

Определение удельной скорректированной трудоемкости текущего ремонта автомобиля определенной марки (модели) определяется по формуле:

(1.2)

где - нормативная удельная трудоемкость ТР, чел.-ч/1000км;

к₁ , к₃ , к₄ , к₅ – коэффициенты корректирования нормативной удельной трудоемкости ТР, учитывающие соответственно категорию условий эксплуатации, природно-климатические условия, количество единиц подвижного состава и способ его хранения.

tтр=1,8·1,1·1,0·1,1·0,4·1,15=1,002=1 чел.-ч/1000км.

Расчет годового объема работ по ТР.

, (1.3)

где А и - списочное число автомобилей парка.

Ттр=63620·1,8·60/1000=6871 чел.-ч.
