Лабораторная работа: Создание транковой группы по типу сигнализации ОКС 7

Рис. 16. Функциональные уровни ОКС №7

-Уровень 2 (функции звена сигнализации) определяет функции и процедуры, относящиеся к передаче сигнальных сообщений по отдельному звену сигнализации. Функции уровней 1 и 2 образуют звено сигнализации, обеспечивающее надежную передачу сигнальных сообщений между двумя пунктами сети сигнализации. Функциями звена сигнализации являются деление сигнальных сообщений на сигнальные единицы, обнаружение ошибок в сигнальных единицах, исправление ошибок, обнаружение отказа звена сигнализации, восстановление звена сигнализации и др.

-Уровень 3 (функции сети сигнализации) определяет функции и процедуры передачи, общения различных типов звеньев сигнализации и независимые от работы каждого из них. Эти функции подразделяются на две большие категории:

- функции обработки сигнальных сообщений, которые при правильной передаче сообщения передают его по звену сигнализации или в соответствующую подсистему пользователя;

- функции управления сетью сигнализации, которые на основе заранее определенных данных и информации о состоянии сети сигнализации управляют маршрутизацией сообщений и конфигурацией средств сети сигнализации. В случае изменения состояний они обеспечивают также изменение конфигурации сети и другие меры, необходимые для обеспечения или восстановления нормальной работы сети сигнализации. Различные функции уровня 3 взаимодействуют друг с другом и с функциями других уровней посредством команд и индикаций. Детальные требования к функциям сети сигнализации приведены в рекомендации МСЭ Q.704.

-Уровень 4 (функции подсистемы пользователя) состоит из различных подсистем пользователей, каждая из которых определяет функции и процедуры сигнализации, характерные для определенного типа пользователя системы. Набор функций подсистемы пользователя может значительно различаться для разных категорий пользователей системы сигнализации. В общем виде можно выделить две группы пользователей:

o пользователи, для которых большинство функций связи определено в системе сигнализации. Например, функции управления вызовами телефонии с соответствующей подсистемой пользователя телефонии;

o пользователи, для которых большинство функций связи определено вне системы сигнализации. Например, использование системы сигнализации для передачи информации, касающейся управления и техобслуживания. Для таких «внешних пользователей» подсистема пользователе может рассматриваться как интерфейс типа «почтовый ящик» между подсистемой внешнего пользователя и функцией передачи сообщений, в которой, например, передаваемая информация пользователя собирается / разбирается в соответствующие форматы сигнальных сообщений.

Режимы работы ОКС №7

Существует два режима работы сигнализации ОКС №7:

-Связанный;

-Квазисвязанный.

При «связанном» режиме сигнальная информация, относящаяся к конкретному каналу, пропускается по тому же пути, что и пользовательская информация (рис. 17).

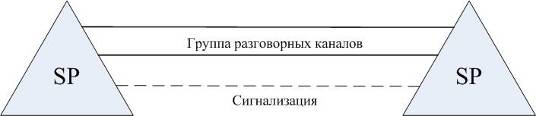

Рис. 17. «Связанный» режим работы ОКС №7

При «квазисвязанном» режиме информация сигнализации может передаваться через транзитный пункт, а не напрямую между взаимодействующими объектами сети (рис. 18).

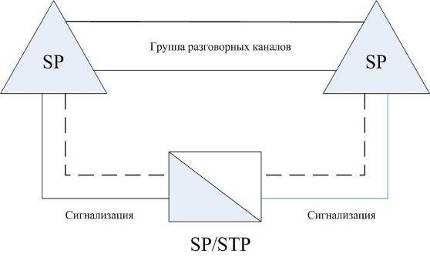

Рис. 18. «Квазисвязанный» режим работы ОКС №7

Практическая часть

Задание:

1. Конфигурация блока 4ИКМ‑30, который был программно сконфигурирован как блок 4 ИКМ‑30 с типом сигнализации 2 ВСК, на блок 4 ИКМ‑30 с типом сигнализации ОКС №7.

2. Подключение блока 4ИКМ‑30 к блоку центрального коммутатора.

3. Установка синхронизации блока 4ИКМ‑30 (синхронизироваться от ЦК).

4. Назначение направления на цифровые потоки Е1 (установить направление АТС 93).

5. Конфигурация направления ОКС №7 на АТС 93.

6. Назначение сквозной нумерации линий.

7. Назначение типа линий.

8. Назначение цепочки линий.

9. Маршрутизация префикса 93 (АТС 93 – назначение вызова).
