Лабораторная работа: Создание транковой группы по типу сигнализации ОКС 7
15.

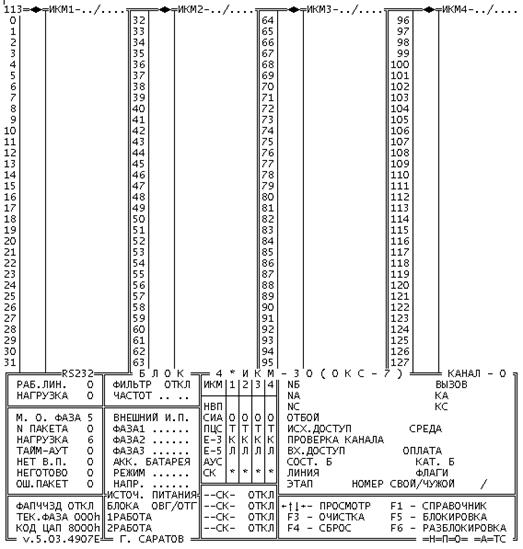

Рис. 20. Окно блока 4ИКМ30 (ОКС №7)
Подключение к блоку ЦК.
1. Физически подключить интерфейс компьютера к ЦК. Появится окно ЦК.
2. В окне ЦК нажать «F2» – вызов меню. Появится голубое меню.
3. В меню выбрать строку: «Подключение и выключение блока». Нажать «ENTER». Появится окно подключения блока.
4. Вводим номер блока: 2. Нажимаем «F3» – подключить. Появляется окно выбора подключаемого блока.
5. Выбор типа блока. Выбираем «4ИКМ‑30 ОКС №7» – нажимаем «F3». Нажимаем «ENTER». Появилось окно установки параметров блока.
6. Выбор параметров. Устанавливаем:
7.
| Рабочих линий | 127 | «ENTER» |
| Физических линий | 127 | F1 – принять |
8. Вернулись в окно ЦК (рис. 21). После ухода аварийной сигнализации в окне ЦК проверить визуально на блоке отсутствие аварий установкой разъема «ЗАВОРОТ» или «КРЕСТ».
9. В окне ЦК нажать «CTRL + 2» – просмотр конфигурации второго блока на 2‑м модемном канале. Появится окно конфигурации блока «4ИКМ30 ОКС №7». Посмотреть установленную конфигурацию на блоке.
III. Установка синхронизации блока.
Существует три способа синхронизации (см. лаб. работу №3), в работе выбираем 2‑й способ синхронизации – от ЦК.
1. В окне ЦК нажать «F2» – вызов меню. Появится голубое меню.
2. В меню выбрать строку: «Изменение источника ФАПЧ блока». Нажать «ENTER». Появится окно выбора источника синхронизации.
3. В окне «Выбор источника ФАПЧ» набрать номер блока – 2. Источник выбирать стрелками «-» и «-». Выбрать источник: «МОДЕМ» (то есть от ЦК). Выбрать «ОСНОВНОЙ ИСТОЧНИК». Нажать «F7» – принять.

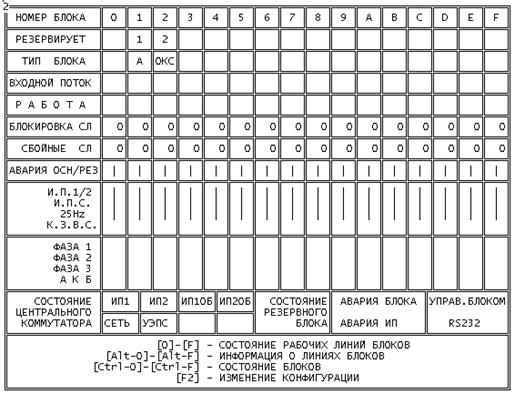

Рис. 21. Окно ЦК с подключенными блоками БАЛ и 4ИКМ30 (ОКС №7)
IV. Проверка синхронизации блока ЦК.
1. В главном окне ЦК нажимаем «F2». Появляется голубое меню.
2. Выбираем строку: «Состояние ФАПЧ ЦК». Появляется строка синхронизации ЦК.
3. ПОКАЗАТЬ И ОБЪЯСНИТЬ ПРЕПОДАВАТЕЛЮ: От какого источника синхронизируется ЦК (дать письменно объяснение – понятие регистровая фаза «0000000»).
V. Назначение направления на цифровые потоки «Е1».
1. В главном окне ЦК нажать «ALT + 2». Появится окно состояния линий блока 4ИКМ‑30.
2. Выбрать строку: «Принадлежность направления», нажав «CTRL + 3». Появится окно внизу экрана (рис. 23).
Рис. 23. Окно назначения направлений на потоки E1
