Лабораторная работа: Создание транковой группы по типу сигнализации ОКС 7
8. Надо прочитать файл NUCLEUS.CFG:
8.1. Чтобы просмотреть этот файл надо запустить одновременно два файла в командной строке: conf_nuc.exe + NUCLEUS.CFG.
8.2. Наводим курсор на файл «conf_nuc.exe» и левой рукой, удерживая «CTRL», правой нажимаем «ENTER». Появилась внизу командная строка с именем этого файла.
8.3. Наводим курсор на файл «NUCLEUS.CFG» и также «CTRL + ENTER».
8.4. Нажимаем «ENTER». Появилось меню «КОНФИГУРАЦИЯ ЦК». ПРИМЕЧАНИЕ: Работа программы начинается с выдачи экранной формы главного меню. Вид экранной формы приведен на рис. 28.

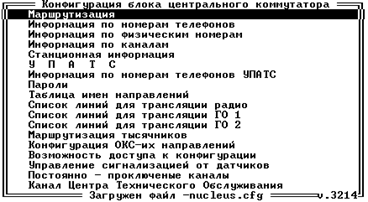

Рис. 28. Главное меню «Конфигурации ЦК»
ПРИМЕЧАНИЕ: Передвигаться по меню можно клавишами «», «¯». Выход из меню производится нажатием клавиши «Esc». Для запуска пункта меню используется клавиша «Enter».
9. Выбираем строку «Маршрутизация». Нажимаем «ENTER».Появляется новое меню.
10. В меню выбираем «Редактирование основной таблицы маршрутизации». Нажимаем «ENTER». Появляется окно ввода кода маршрутизации (маршрут).
11. Вводим: «93».Выходит окно «Таблица уровней».
12. В окне таблицы уровней курсором наводим на «0 уровень» (префикс-первая цифра 9).
13. С помощью клавиш «PAGE UP» и «PAGE DOWN» листаем и выбираем пункт «Перейти на следующий уровень маршрутизации».
14. Опускаем курсор на следующий уровень «1 уровень» (префикс вторая цифра 3).
15. С помощью клавиш «PAGE UP» и «PAGE DOWN» листаем и выбираем пункт «Выйти на линию с первой цифры».
16. Передвигаем курсор вправо – на столбец.
17. Укажем, на какой блок надо выходить: «Блок – 2», «номер линии – 02». Нажимаем «ENTER».
18. Находим пункт меню «Формирование листинга маршрутизации». Нажимаем «ENTER». В ответ на это должно мигнуть окно.
19. Выбираем пункт «Просмотр листинга маршрутизации». Нажимаем «ENTER». Увидим таблицу маршрутизации станции. После префикса 93 идет назначение. («ПРОСМОТРЕТЬ МАРШРУТИЗАЦИЮ ПРЕФИКСА 46». Нажать «ESC».
20. Выходим в окно маршрутизации. Выбираем пункт «Выйти с записью». Нажимаем «ENTER». Данные записываются в компьютер.
21. Все введенные данные записались в файл конфигурации ЦК. Открылось меню конфигурации ЦК. Нажать «ESC». Вышли в Far. Теперь созданный файл надо передать в ЦК.
22. Нажали «F10». Появилось окно выхода из FAR. Нажали «Y». Вышли в WIN.
XI. Передача конфигурации с компьютера в ЦК.
1. В WIN запускаем «DOP.PULT.EXE» (иконку на рабочем столе). Открыли главное меню ЦК.
2. В главном окне ЦК нажать «ALT + Ё» – ввод сервисного пароля. Ввести сервисный пароль, написать: «НПОATS». Нажать «ENTER». Доступ открыт.
3. Нажать «ALT + K». Появилось меню: «ВЫБОР БЛОКА».
4. Выбираем «ЦК» с помощью стрелок «» и «¯». Нажать «ENTER». Появилось меню выбора операции над блоком.
5. Появилось меню: «Выбор операции». Выбираем операцию «ПЕРЕДАТЬ ВСЮ КОНФИГУРАЦИЮ». Нажимаем «ENTER». ПРИМЕЧАНИЕ: ОБЯЗАТЕЛЬНО УБЕДИТСЯ, ЧТО ТУМБЛЕР «КОНТРОЛЬ ЗАВИСАНИЯ» на передней панели системного модуля ЦК ВЫКЛЮЧЕН, иначе он просто вернет все предыдущие установки.
6. Передается конфигурация из компьютера в ЦК (1104 сектора).
