Лабораторная работа: Создание транковой группы по типу сигнализации ОКС 7

4. Нажимаем «F1» – принять.

5. Выходим в главное окно ЦК нажатием «ESC» (2 раза).

6. Делаем проверку направлений. В главном окне ЦК нажимаем «CTRL+2». В оглавлении таблицы надпись: «93 АТС/0000» – сетевой адрес. ПРИМЕЧАНИЕ: 0000 – заполняется нажатием «CTRL+1».

VI. Конфигурация направления ОКС №7 на АТС 93.

1. В главном окне ЦК нажать «F2» – вызов меню. Появляется голубое меню.

2. Выбрать строку «Конфигурация направления ОКС №7». Нажать «ENTER». Появится окно направлений (рис. 24).

3. В голубом окне (рис.) вводим номер направления – пишем: «93».

Рис. 24. Окно ввода направления

4. В большом окне (рис. 25) вводим параметры конфигурации направления №93. Назначить:

OPC	128
DPC	135
Количество принимаемых цифр	6
Сигнальный канал	0 блок 2 линия 16 1 блок 2 линия 48 2 блок 0 0 3 блок 0 0
Принимаемый отбой	Односторонний (ПРИМЕЧАНИЕ: возможен и «двухсторонний» отбой)
Занятие линии	Второстепенное\главное
Тип станции	Станция
Линия	Обычная
Отправка 8	не требуется
ЗСЛ	Нет
и т.д.

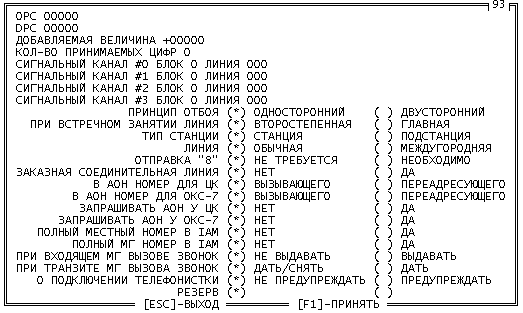

Рис. 25. Окно ввода параметров ОКС №7

5. Нажимаем «F1» – принять. Вышли в окно ЦК.

VII. Назначение сквозной нумерации линий.

1. В главном окне ЦК нажать «ALT + 2». Появится окно состояния линий блока 4ИКМ30.

2. Навести курсор на 1 линию и нажать «F4» – код идентификации канала (CIC). Появится окно ввода CIC (рис. 26).

Рис. 26. Окно ввода CIC

3. В окне КИК выставить «001». Нажать «F1» – принять.

4. Навести курсор на следующую линию 2 и нажать «F4» – код идентификации канала.

5. В окне КИК выставить «002». Нажать «F1» – принять.

6. Проделать установку идентификатора, на все каналы двух потоков E1 (исключая каналы синхронизации). КИК устанавливаются сквозной нумерацией.

VIII. Назначение типа линий.

1. Оставаясь в окне состояния линий блока 4ИКМ‑30 (если вышли, то нажать «ALT + 2»), навести курсор на линию 1. Нажать «F3» – тип линии. Выбираем ОА – двунаправленная. Нажимаем «F1» – принять.

ПРИМЕЧАНИЕ: На 0 и на 16 линии тип линии не назначается.
