Реферат: Бесколлекторные электродвигатели
Рисунок 4. Силовой каскад
По считанным значениям датчиков Холла определяется, какие ключи должны быть замкнутыми.
Таблица 1. Коммутация ключей по часовой стрелке
| Значение датчиков Холла (Hall_CBA) | Фаза | Ключи |
| 101 | A-B | SW1; SW4 |
| 001 | A-C | SW1; SW6 |
| 011 | B-C | SW3; SW6 |
| 010 | B-A | SW3; SW2 |
| 110 | C-A | SW5; SW2 |
| 100 | C-B | SW1; SW4 |
У двигателей с несколькими полями электрическое вращение не соответствует механическому вращению. Например, у четырехполюсных БКЭПТ четыре цикла электрического вращения соответствуют одному механическому вращению.
От силы магнитного поля зависит мощность и частота вращения двигателя. Регулировать частоту вращения и вращающий момент двигателя можно за счет изменения тока через обмотки. Наиболее распространенный способ управления током через обмотки является управление средним током. Для этого используется широтно-импульсная модуляция (ШИМ), рабочий цикл которой определяет среднее значение напряжения на обмотках, а, следовательно, и среднее значение тока и, как следствие, частоту вращения. Скорость может регулироваться при частотах от 20 до 60 кГц.
Вращающееся поле трехфазного, трехобмоточного БКЭПТ показано на рисунке 5.

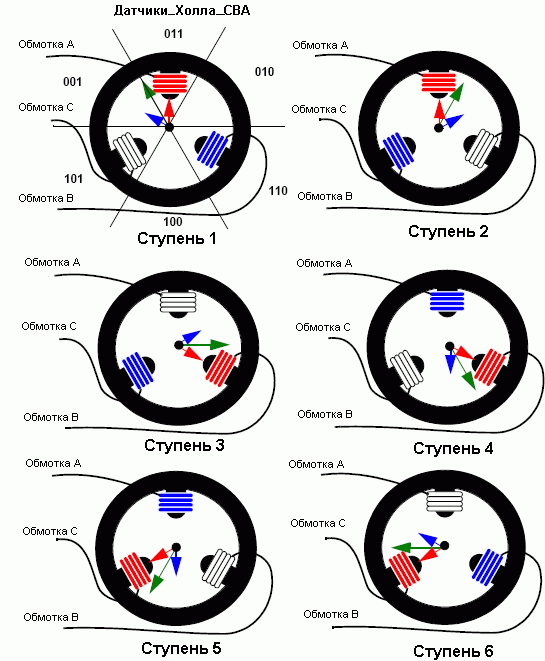

Рисунок 5. Ступени коммутации и вращающееся поле
Процесс коммутации создает вращающееся поле. На ступени 1 фаза А подключается к положительной шине питания ключом SW1, фаза В подключается к общему с помощью ключа SW4, а фаза С остается неподключенной. Фазами А и В создаются два вектора магнитного потока (показаны красной и синий стрелками, соответственно), а сумма этих двух векторов дает вектор магнитного потока статора (зеленая стрелка). После этого ротор пытается следовать магнитному потоку. Как только ротор достигает некоторого положения, в котором изменяется состояние датчиков Холла со значения "010" на "011", выполняется соответствующим образом переключение обмоток двигателя: фаза В остается незапитанной, а фаза С подключается к общему. Это приводит к генерации нового вектора магнитного потока статора (ступень 2).
Если следовать схеме коммутации, показанной на рисунке 3 и в таблице 1, то получим шесть различных векторов магнитного потока, соответствующих шести ступеням коммутации. Шесть ступеней соответствуют одному обороту ротора.
Стартовый набор ATAVRMC100
В следующей части данных рекомендаций по применению будет рассмотрена аппаратная и программная реализация на основе стартового набора ATAVRMC100 с микроконтроллером AT90PWM3.
Принципиальная электрическая схема представлена на рисунках 21, 22, 23 и 24 в конце документа.
Программа содержит контур управления скоростью с помощью ПИД-регулятора. Такой регулятор состоит из трех звеньев, каждый из которых характеризуется собственным коэффициентом передачи: Kп, Kи и Kд.
Кп - коэффициент передачи пропорционального звена, Kи - коэффициент передачи интегрирующего звена и Kд - коэффициент передачи дифференцирующего звена. Отклонение заданной скорости от фактической (на рисунке 6 называется "сигнал рассогласования") обрабатывается каждым из звеньев. Результат данных операций складывается и подается на двигатель для получения требуемой частоты вращения (см. рисунок 6).

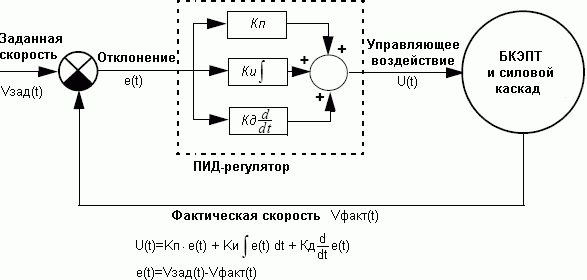

Рисунок 6. Структурная схема ПИД-регулятора
Коэффициент Кп влияет на длительность переходного процесса, коэффициент Ки позволяет подавить статические ошибки, а Кд используется, в частности, для стабилизации положения (см. описание контура управления в архиве с программным обеспечением для изменения коэффициентов).
Описание аппаратной части
Как показано на рисунке 7 микроконтроллер содержит 3 контроллера силового каскада (PSC). Каждый PSC можно рассматривать как широтно-импульсный модулятор (ШИМ) с двумя выходными сигналами. Во избежание возникновения сквозного тока PSC поддерживает возможность управления задержкой неперекрытия силовых ключей (см. документацию на AT90PWM3 для более детального изучения работы PSC, а также рисунок 9).
Аварийный вход (Over_Current, токовая перегрузка) связан с PSCIN. Аварийный вход разрешает микроконтроллеру отключить все выходы PSC.

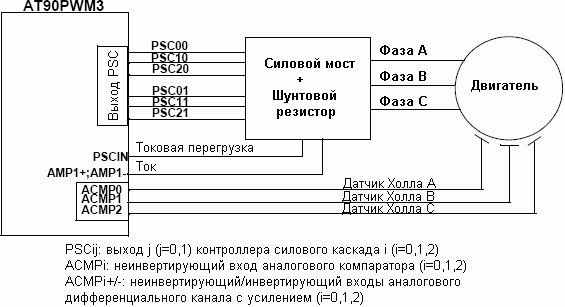

Рисунок 7. Аппаратная реализация
Для измерения тока можно использовать два дифференциальных канала с программируемым усилительным каскадом (Ку=5, 10, 20 или 40). После выбора коэффициента усиления необходимо подобрать номинал шунтового резистора для наиболее полного охвата диапазона преобразования.
Сигнал Over_Current формируется внешним компаратором. Пороговое напряжение компаратора можно регулироваться с помощью внутреннего ЦАП.
Переключение фаз должно выполняться в соответствии со значением на выходах датчиков Холла. ДХ_A, ДХ_B и ДХ_C подключаются к входам источников внешних прерываний или к трем внутренним компараторам. Компараторы генерируют такой же тип прерываний, что и внешние прерывания. На рисунке 8 показано, как используются порты ввода-вывода в стартовом наборе.

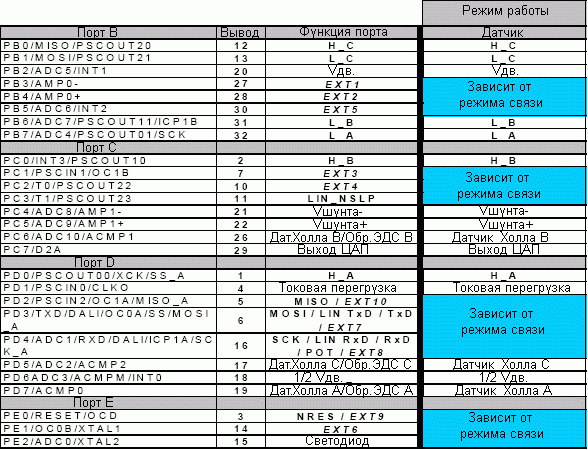

Рисунок 8. Использование портов ввода-вывода микроконтроллера (корпус SO32)
VMOT (Vдв.) и VMOT_Half (1/2 Vдв.) реализованы, но не используются. Они могут использоваться для получения информации о напряжении питания двигателя.
Выходы H_x и L_x используются для управления силовым мостом. Как было сказано выше, они зависят от контроллера силового каскада (PSC), который генерирует ШИМ-сигналы. В таком применении рекомендуется использовать режим с выравниванием по центру (см. рисунок 9), когда регистр OCR0RA используется для синхронизации запуска преобразования АЦП для измерения тока.

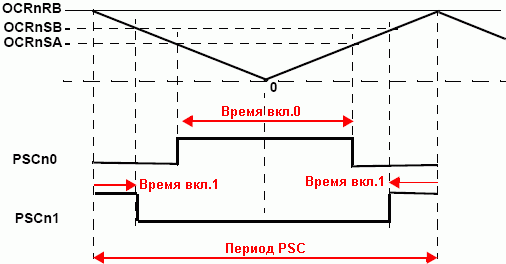

Рисунок 9. Осциллограммы сигналов PSCn0 и PSCn1 в режиме с выравниванием по центру
- Время вкл. 0 = 2 * OCRnSA * 1/Fclkpsc
- Время вкл. 1 = 2* (OCRnRB - OCRnSB + 1) * 1/Fclkpsc
- Период PSC = 2 * (OCRnRB + 1) * 1/Fclkpsc
Пауза неперекрытия между PSCn0 и PSCn1:
- |OCRnSB - OCRnSA| * 1/Fclkpsc
Блок PSC тактируется сигналов CLKPSC.
