Реферат: Бесколлекторные электродвигатели

Поддерживается два различных режима работы. Установите перемычки JP1, JP2 и JP3 в соответствии с рисунком 19 для выбора одного из этих режимов. В данных рекомендациях по применению используется только режим с использованием датчиков. Полное описание аппаратной части приведено в руководстве пользователя к набору ATAVRMC100.

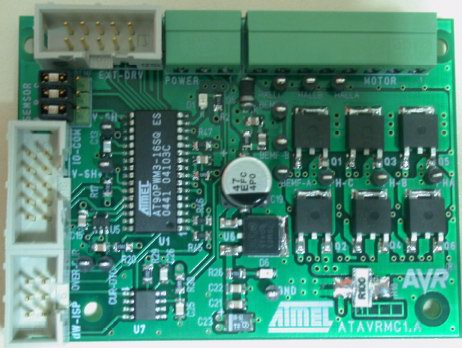

Рисунок 19. Выбор режима управления с использованием датчиков

На рисунке 19 показаны исходные установки перемычек, которые соответствуют использованию программного обеспечения, связанного с данными рекомендациями по применению.

Программа, которая поставляется вместе с платой ATAVRMC100, поддерживает два режима работы:

• запуск двигателя на максимальной скорости без внешних компонентов.
• регулировка скорости двигателя с помощью одного внешнего потенциометра.

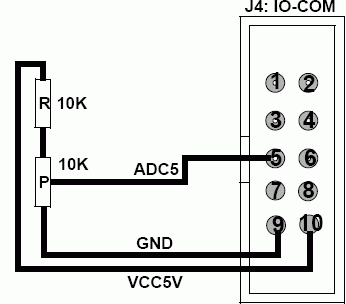

Рисунок 20. Подключение потенциометра

Заключение

В данных рекомендациях по применению представлено аппаратное и программное решение устройства управления бесколлекторным электродвигателем постоянного тока с использованием датчиков. Помимо данного документа, доступен для скачивания полный исходный код.

В состав программной библиотеки входит функции запуска и управления скоростью любого БКЭПТ со встроенными датчиками.

Принципиальная схема содержит минимум внешних компонентов, необходимых для управления БКЭПТ со встроенными датчиками.

Возможности ЦПУ и памяти микроконтроллера AT90PWM3 позволят разработчику расширить функциональные данного решения.

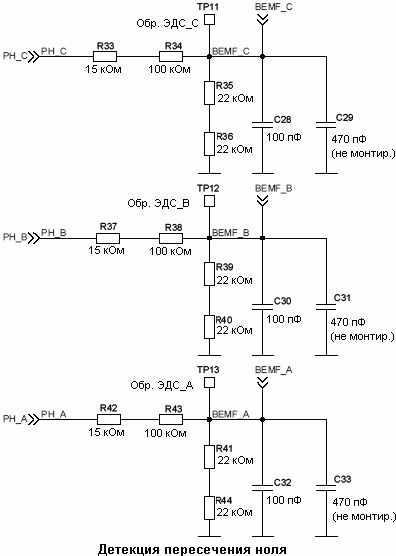

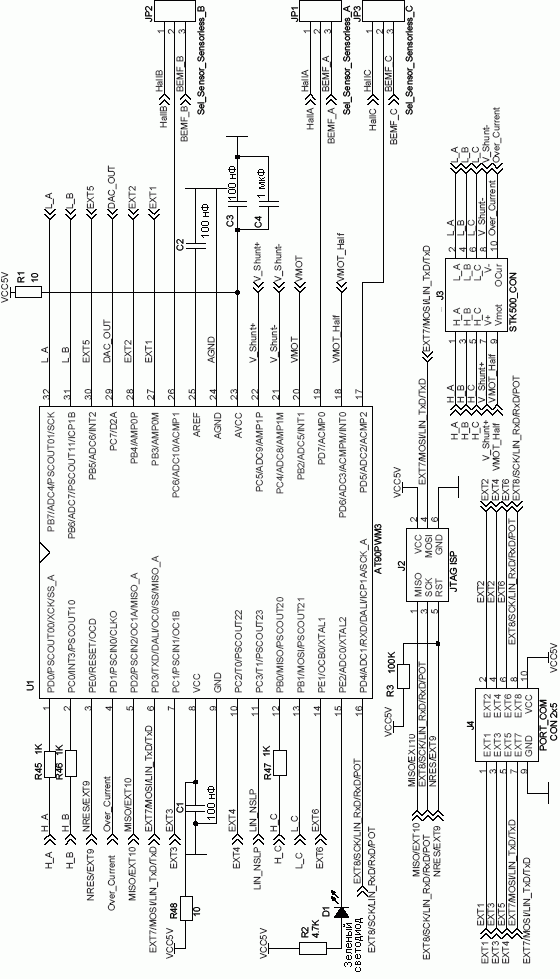

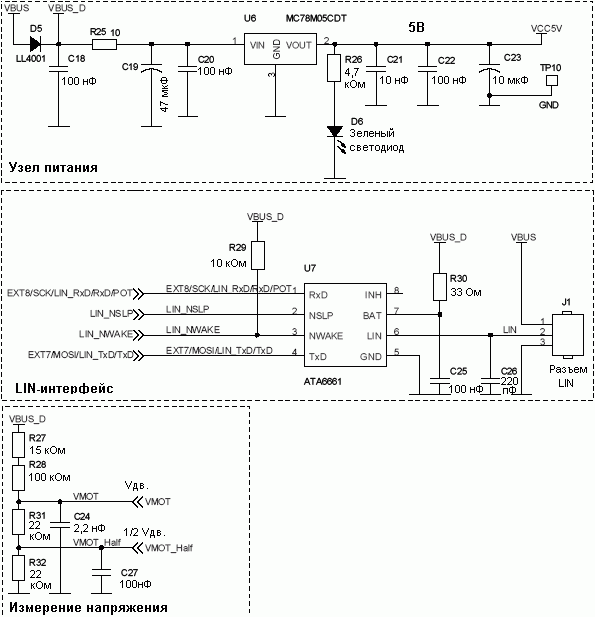

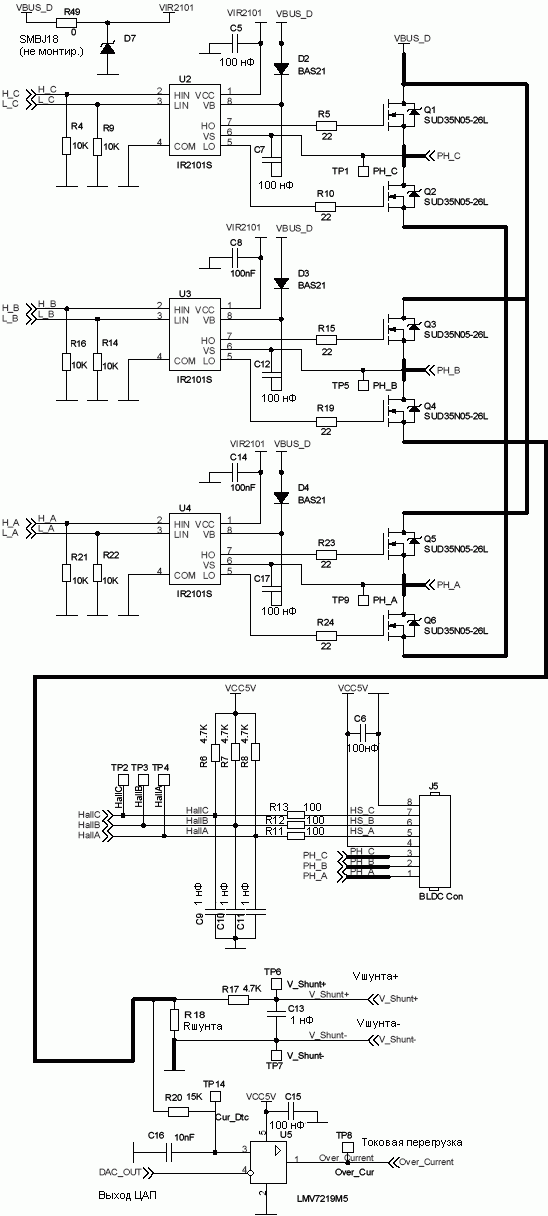

Рисунок 21. Принципиальная электрическая схема (часть 1)

Рисунок 22. Принципиальная электрическая схема (часть 2)

Рисунок 23. Принципиальная электрическая схема (часть 3)

Рисунок 24. Принципиальная электрическая схема (часть 4)
