Реферат: Разработка графика движения поездов и расчет пропускной способности
Время проследование поездом №2 расстояния Lпр :
мин.
Технологический график расчета I пр
№ пп | Операции | Прод., мин | 0 1 2 3 4 5 | |||||
1 | Контроль ДСП прибытия поезда №2002 | 0,1 | ||||||
2 | Приготовление маршрута пропуска поезда № 2 | 0,15 | ||||||
3 |
Открытие входного сигнала поезду № 2 | 0,05 | ||||||
4 | Проследование поездом № 2 Lрасч | 3,41 | ||||||
5 | Общая продолжительность | 3,71 | ![]() |
I пр принимаем равным 4 минутам.
Интервал попутного отправления I от – минимальное время от момента проследования (или отправления) через станцию пассажирского поезда до момента отправления с той же станции грузового поезда попутного направления. Это время включает следующие операции:
Проследование поездом №32 расстояния Lот :
, (2.4)
где Vпс от – средняя скорость выхода пассажирского поезда со станции (Vпс от =50 км/ч);
мин.
Технологический график расчета I от
№ пп | Операции | Прод., мин | 0 1 2 3 4 5 | |||||
1 | Проход поездом №32 расстояния Lот | 5,1 | ||||||
2 |
Открытие входного сигнала поезду № 2002 | 0,05 | ||||||
3 | Восприятие сигнала машинистом и приведение поезда №2002 в движение | 0,2 | ||||||
Общая продолжительность | 5,35 | ![]() |
I от принимаем равным 6 минутам.

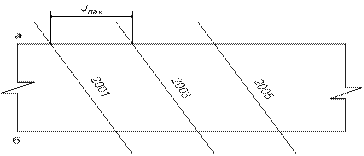

Интервал между поездами в пакете I п
Два или несколько поездов следующих друг за другом в одном направлении называются пакетом. В зависимости от устройства автоматики расстояние между поездами будет различным и время между поездами в пакете.

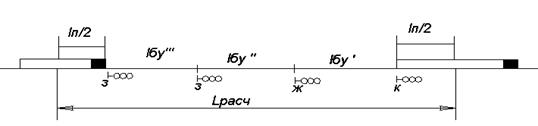

Рисунок 2.4 – Схема езды на зеленый под зеленый.
Расстояние между центрами поездов расчетной пары равно:
(2.5)
где lбл ''', lбл '', lбл ' - длина блок-участков, м.
м
Интервал между поездами в пакете рассчитывается по формуле:
(2.6)
где - ходовая скорость, км/ч.
мин
Межпоездной интервал в пакете на участках, оборудованных автоблокировкой, составляет =8 мин.
2.3 Расчет наличной пропускной способности однопутного участка.
Пропускная способность участка зависит от пропускной способности основных элементов, его технической оснащенности: перегонов, станций, устройств электроснабжения, локомотивного снабжения. Так как участок представляет собой комплекс разнообразных технических устройств, которые тесно взаимосвязаны в работе и только во вз ,3аимодействии обеспечивают определенную провозную мощность, результативная его пропускная способность определяется анализом пропускной способности отдельных элементов технической оснащенности. Она устанавливается по элементу с наименьшей пропускной способностью. Он и будет определять пропускную способность всего участка и называется – ограничивающим.
Наличная пропускная способность – наибольшее количество пар поездов, которое может быть пропущено по данной линии в зависимости от ее технического оснащения и действующего типа графика Максимальная наличная пропускная способность участка определяется по формуле:
(2.7)
где Тпер – период графика на ограничивающем перегоне, мин;
tтехн – продолжительность технологического окна =120 мин;
aн – коэффициент надежности в работе технических средств
Т.к. величины станционных интервалов, входящие в период графика движения поездов, различны (τскр =1 мин, τнп =4 мин), то изменяя порядок приёма поездов и их пропуска, через ограничивающий перегон, можно получить различную пропускную способность, в зависимости от выбранной схемы.
