Реферат: Способы охлаждения сырья животного происхождения рыба, мясо

сокращение усушки и интенсивность охлаждения;

Рис. 5. Размещение говядины на подвесных путях

б) экономическими:

меньшая величина первоначальных затрат;

меньшая величина эксплуатационных расходов.

Охлаждение воздуха достигается при помощи батарей (труб) или воздухоохладителей.

Батарейное (трубное) охлаждение . При трубном охлаждении нет принудительной циркуляции воздуха — некоторое его движе­ние создается только благодаря разности плотностей различных его слоев и получается малым и неравномерным. Это обстоятель­ство приводит к большой разнице между значениями температуры и влажности воздуха в различных зонах помещения. Обычно температура воздуха у пола на 2—4° ниже, чем у по­толка, у батарей она на 3—5° ниже, чем на некотором расстоя­нии от них. При побудительной циркуляции воздуха такой резкой разницы в значениях его параметров по объему не наблюдается. Поэтому в настоящее время наибольшее распро­странение получило охлаждение воздухоохладителями.

Охлаждение воздухоохладителями . Последние устанавли­ваются на полу как в самой камере, так и вне ее. Они могут быть сухими и мокрыми. Подача воздуха в камеру может быть канальной и бесканальной.

При канальном способе холодный воздух поступает в камеру по специальным каналам — воздуховодам из фанеры или оцин­кованного железа. Для создания более равномерной циркуляции воздуха по всему объему камеры и учитывая, что наиболее толстые части туши охла-

Рис. 6 . Подвесная рама с ба­раньими тушами

Рис. 7. Подвесная этажерка для субпродуктов

ждаются части туши охлаждаются медленнее, целесообразно каналы располагать не только под потолком, но и около колонн и стен камеры.

При бесканальном способе воздух, охлажденный в воздухо­охладителе, поступает в камеру через небольшой отросток — патрубок, на конец которого надето сопло. Благодаря наличию сопла воздух при выходе из воз­духоохладителя имеет скорость движения до 20 м/сек, а на рас­стоянии 15 м от воздухоохлади­теля (в глубине камеры) ско­рость его движения составляет от 3 до 5 м/сек.

Применение мокрых воздухо­охладителей способствует боль­шей очистке воздуха от пыли и микроорганизмов по сравнению с сухими.

Мокрые воздухоохладители (оросительные или форсуночные) применяются как в самих каме­рах, так и вне их. Теплообмен в них происходит при непосред­ственном контакте воздуха с хо­лодным рассолом.

Рис. 8. Камера охлаждения мяса с потолочным воздухоохладителем мокрого -топа:
1
— входная щель, 2 — ложный потолок, 3 — выходная щель, 4 — форсунки
для разбрызгивания рассола, 5 — поддон для сбора рассола ••

Примером практического при­менения системы мокрых возду­хоохладителей могут служить воздухоохладители спрейдечного[†] типа. Они были использованы на ряде мясокомбинатов, постро­енных в начале тридцатых годов. Мокрые воздухоохладители спрейдечного типа размещают под потолком камеры (рис. 8); воздух в камеру поступает через щель, образованную ложным потолком и стеной камеры. При этом скорость его движения несколько повышается, т. е. усиливается его самоциркуляция. Однако опыт работы выявил существенные недостатки приме­нения мокрых воздухоохладителей этого типа. Например: на по­верхности мяса не получается хорошей корочки подсыхания в виду повышенной влажности воздуха, особенно в первые часы после загрузки камеры; увлажняются строительные конструк­ции; капельки рассола уносятся потоком воздуха в камеру и оседают на поверхности мяса; скоростьдвижения воздуха в ра­бочем объеме камеры недостаточна и неравномерна, что удлиняет продолжительность охлаждения; расположение воздухо­охладителя под потолком увеличивает высоту камеры на 1,3—1,6 м, что удорожает строительство.

Кроме того, проектная скорость движения воздуха должна была обеспечивать циркуляцию воздуха до 150 объемов в час, фактически она составила 25 — 35. Скорость движения воздуха в загруженной камере составляла от 0,106 до 0,27 м/сек.

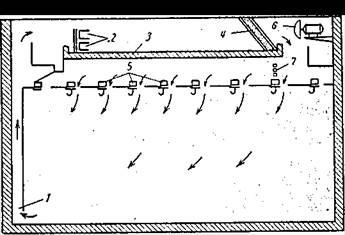

Рис. 9. Мокрыйпотолочный воздухоохладитель системы Дивакова:

1 —всасывающий канал, 2 —форсунки, 3 — поддон, 4 — отбойный щит, 5 — потолок со щелями, 6 — вентилятор, 7 — отеплительная батарея.

Для интенсификации процесса охлаждения при спрейдечной системе Диваковым было предложено установить под потолком мощные вентиляторы, обеспечивающие кратность циркуляции воздуха до 150 объемов в час (рис. 9). Для равномерного рас­пределения холодного воздуха между ложным потолком и кар­касом подвесных путей по всей площади камеры был сооружен нагнетательный канал со щелями шириной 30 см. Щели распо­лагались над рельсами подвесных путей. Нагревшийся воздух всасывался в воздухоохладитель по специальному каналу. Для улавливания капель рассола был установлен отбойный щит.

После модернизации кратность циркуляции воздуха в камере составила 151,5 объема в час. Скорость его движения при вы­ходе из щелей — 6 м/сек, между тушами — в среднем 0,5 — 0,6 м/сек, продолжительность охлаждения мяса после переобо­рудования системы охлаждения сократилась почти на 70%.

Сухие потолочные воздухоохладители позволили устранить значительную часть недостатков, связанных с использованием мокрых воздухоохладителей. В сухих воздухоохладителях ох­лаждение воздуха происходит при соприкосновении с охлаж­дающими поверхностями рассольных или аммиачных батарей (рис.10)

В таких системах охлажденный воздух нагнетается вентиля­торами в канал, расположенный по всей ширине камеры, и выходит из него в камеру через щели. Холодный воздух, соприка­саясь

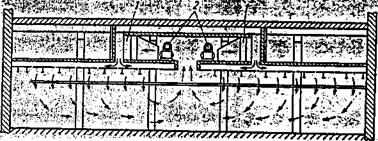

Рис. 10. Камера охлаждения мяса с судам потолочный воздухе охладителем:

1 — змеевики, 2 — вентиляторы


с мясом, нагревается, всасывается вентиляторами в воз­духоохладитель, охлаждается и вновь нагнетается в канал. При этой системе достигается более равномерное и быстрое охлаж­дение всех туш, так как скорость движения воздуха между ними достигает 0,75 м/сек. Недостатком такого устройства яв­ляется быстрое образование снеговой шубы на батареях возду­хоохладителя и необходимость излишней высоты камеры.

Учитывая, что при охлаждении мяса в первые часы с его поверхности происходит интенсивное испарение влаги, профес­сором Головкиным Н. А. было предложено ступенчатое охлаж­дение мяса. При этом методе охлаждения на каждой ступени создаются условия, обеспечивающие более равномерное распре­деление тепловой нагрузки на охлаждающие приборы. Охлаж­дение на первой ступени до 15—20° проводится при температуре воздуха -3 — -5° и скорости его движения около 2-—3 м/сек, что обеспечивает интенсивный отвод тепла от мяса и более равномерную тепловую нагрузку на протяжении всего процесса охлаждения.
