Из (4) следует, что чем больше постоянная решетки, тем большее число максимумов можно наблюдать, однако максимумы становятся в данном случае менее яркими.
Описание экспериментальной установки
В работе используется распространенная в лабораторной практике решетка, представляющая собой стеклянную пластинку, на которой с помощью делительной машины специальным алмазным резцом нанесен ряд параллельных штрихов.
Для измерения угла отклонения

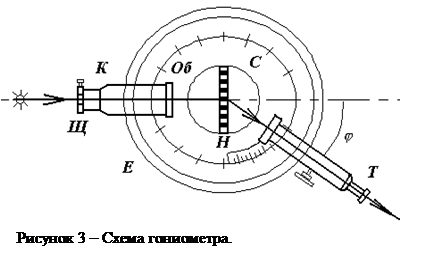

применяется гониометр, схема которого представлена на рисунке 3.
Гониометр состоит из зрительной трубы Т, коллиматора К, столика С, лимба Е, нониуса Н. Коллиматор служит для создания параллельного пучка света. Он состоит из наружного тубуса с объективом Об и внутреннего тубуса с входной щелью Щ устанавливаемой в фокальной плоскости объектива. Из коллиматора выходит плоская световая волна (параллельный пучок света) и падает на дифракционную решетку. Пучки света собираются объективом зрительной трубы и образуют в фокальной плоскости действительное изображение щели коллиматора. В поле зрения окуляра одновременно видны крест нитей и действительное изображение щели (дифракционный максимум). Перемещая зрительную трубу, можно совместить крест нитей с любым из дифракционных максимумов. Источником исследуемого излучения является неоновая лампа.
Выполнение работы
При работе с дифракционной решеткой основной задачей является точное измерение углов, на которых наблюдаются максимумы для разных длин волн.
Приступая к выполнению работы, необходимо произвести юстировку гониометра. Для этого нужно:
1. Произвести установку зрительной трубы на бесконечность, т. е. на отчетливое видение удаленных предметов;
2. Источник света (неоновую лампу) расположить против щели коллиматора;
3. Установить зрительную трубу так, чтобы ее оптическая ось была продолжением оси коллиматора. Эта будет достигнуто тогда, когда вертикальная линия окуляра трубы будет находиться посередине изображения щели;
4. Поместить решетку на столике таким образом, чтобы нить окуляра была посередине центральной наиболее яркой полосы (спектра нулевого порядка). Чтобы получить хорошие спектры решетка должна быть установлена перпендикулярно пучку лучей так, чтобы ее штрихи шли параллельно щели коллиматора.
Дифракционная решетка с известным периодом может быть использована для измерения длин волн. При выполнении работы решетка остается неподвижной, а зрительная труба поворачивается так, чтобы изображение исследуемой спектральной линии совпало с нитью окуляра.
Длину волны определяют из формулы решетки
. Здесь d=0,01мм; m- порядок спектра или номер максимума. Это уравнение является основной расчетной формулой для вычисления длин световых волн при помощи дифракционных решеток.
Измерение длины волны сводится к определению угла
отклонения лучей от первоначального направления. Далее работа выполняется в следующем порядке.
1. Произвести отсчет положения нулевой линии n0 . Для этого нить окуляра нужно совместить с серединой спектра нулевого порядка (центральной яркой полосой) и, с помощью кругового лимба и нониуса, определить значение n0 .

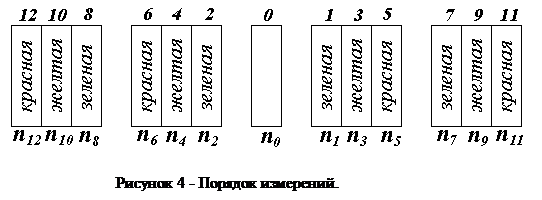

2. Аналогично произвести отсчеты для красной, желтой и зеленой линий спектров 1 и 2 порядков, каждый раз совмещая нить окуляра с соответствующей линией. Измерения проводить в порядке, показанном на рисунке 4.
3. Результаты измерений занести в таблицу 1.
4. Если все отсчеты справа обозначить через
, а слева –
, то угол для одной и той же линии может быть подсчитан тремя способами (формулы приведены ниже):
.
Для зеленой линии, например I порядка, n1 =n1 , а n’1 =n2 , для желтой линии I порядка n1 =n3 , n’1 =n4 и т.д. (см. таблицу 1).
5. Зная угол, определить длину волны
для каждой линии спектра.
6. Подсчитать относительные погрешности измерений
,%
Таблица 1.
Линия спектра | порядок спектра | номер линии по рисунку | отсчет по лимбу справа | отсчет по лимбу слева | ,нм | ,% |
| 0 | 0 | n0 | ||||
| зеленая | I | 1 2 | n1 | n2 | ||
| желтая | I | 1 2 | n3 | n4 | ||
| красная | I<
