Контрольная работа: Силовой анализ ремешкового вытяжного прибора

где B – ширина мычки; – модуль поперечного изгиба ремешка; – момент инерции сечения.

Пусть на элементе s имеем участок ab с длиной до изгиба l (положение 1^, ремешка 1)

После растяжения (в зонах M и N смещение ремешков отсутствует) длина этого участка

давление на мычку m от растяженного ремешка l

где – Модуль растяжения верхнего ремешка в поперечном направлении.

Напряжение подчинено различным закономерностям на участках AB, BC, и CD в силу различных условий его формирования.

На участке AB осуществляется фрикционная передача валика 3 и цилиндра 4 через расположенные между ними ремешки 2 и 1. На этом участке действует сила сжатия:

где N – нагрузка (от рычага нагрузки) на промежуточную пару 3,4;

γ – угол наклона вытяжного прибора;

γ₁ – угол между направлениями действия сил N и N_B ;

G – часть веса верхней клеточки, приходящаяся на эту опору;

где – сила упругости пружины j₀ , деформированной в результате действия на нее в точке К рычага нагрузки.

На единицу длины участка L_c – бортика промежуточного валика 3 (Рис. 6) приходится нагрузка

где – сила сжатия, действующая на участке , причем ширина контактной площадки AB в области бортиков (94):

где – соответственно приведенные радиус и модуль упругости контактируемых тел.

Поскольку жесткость контртел на участке больше, чем на участке , следует равенство (Рис. 6)

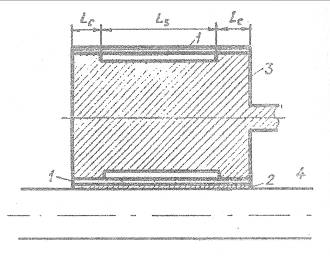

Рисунок 7. Схема взаимного положения ремешков (1, 2), промежуточных валика (3) и цилиндра (4)

где – приведенный модуль упругости ремешков 1 и 2.

и, кроме того,
