Курсовая работа: Анализ системы автоматического регулирования температуры воздуха в животноводческом помещении

Преобразуем полученное выражение:

Подставим в полученное выражение численные значения и после преобразований получаем:

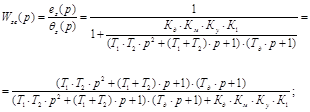

Передаточная функция для ошибки по управляющему воздействию определяет взаимосвязь между изменением сигнала ошибки е₃ и изменением задающего воздействия Y_З (Θ_З ):

Для рассматриваемого объекта передаточная функция САР температуры воздуха в птичнике в летний период для ошибки по управляющему воздействию:

Подставляем численные значения и после преобразований получим:

Передаточная функция по возмущающему воздействию определяет взаимосвязь между изменением ошибки е_F и изменением возмущающего воздействия F:

5. Определение запасов устойчивости системы. Анализ устойчивости системы

Устойчивость – это свойство системы возвращаться в исходный или близкий к нему установившийся режим после снятия воздействия, вызвавшего выход из установившегося режима.

Неустойчивая система является не работоспособной, поэтому проверка устойчивости является обязательным этапом анализа системы.

Анализ устойчивости по критерию Гурвица.

Определим устойчивость САР температуры воздуха в птичнике в летний период. Для этого воспользуемся любой из полученных в предыдущем пункте передаточных функций, из которых следует, что характеристическое уравнение системы:

Для анализа устойчивости воспользуемся условиями устойчивости для уравнения четвертой степени:

Все коэффициенты характеристического уравнения положительны.

Проверяем второе условие:

Полученный результат показывает, что система устойчива.

Анализ устойчивости по критерию Найквиста.

Этот критерий основан на использовании амплитудно-фазовой частотной характеристики (АФЧХ) разомкнутой системы. Формально частотную передаточную функцию можно найти заменой переменной p на переменную jw.Разомкнем систему (место размыкания показано волнистой чертой на рисунок.4.). Передаточная функция разомкнутой системы имеет вид:
