Курсовая работа: Автоматизация технологических процессов на горнорудных предприятиях
Применяемые для измельчения различных материалов барабанные мельницы различаются по форме барабана, характеру среды и измельчающих тел, по способу разгрузки измельченного продукта и по принципу действия. На современных обогатительных фабриках применяются преимущественно мельницы с барабанами цилиндрической формы различной длины. Трубная мельница является разновидностью цилиндрической и отличается удлиненной формой барабана. В зависимости от характера среды барабанные мельницы бывают для сухого и для мокрого измельчения. В качестве измельчающих тел для барабанных мельниц применяются стальные шары и стержни, керамические шары, природная галька и крупные куски руды. По способу разгрузки измельченного продукта барабанные мельницы бывают с разгрузкой через решетку, с периферической разгрузкой и с центральной разгрузкой через полую цапфу. По принципу действия барабанные мельницы бывают вращающиеся, вибрационные и центробежные. Степень измельчения, так же как и степень дробления, определяется отношением максимального размера зерен исходного продукта к максимальному размеру зерен (измельченного продукта).
Конструкции вращающихся барабанных мельниц

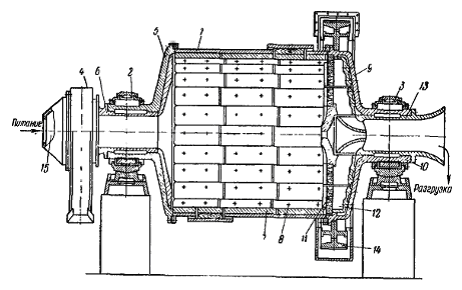

Шаровая мельница с разгрузкой через решетку МШР (рис. 2) состоит из барабана, коренных подшипников 2 и 3, и питателя 4. Барабан состоит из загрузочной, разгрузочной и средней частей. Загрузочная часть представляет торцовую крышку 5, отлитую вместе с цапфой. В цапфе установлен загрузочный патрубок 6, внутри которого предусмотрены винтовые направляющие для подачи материала из питателя внутрь барабана. Одновременно патрубок служит для защиты внутренней поверхности цапфы от износа. Средняя часть мельницы представляет барабан, к которому болтами крепятся торцовые крышки. Внутри барабан футеруется бронеплитами 7, которые крепятся на болтах 8. Разгрузочная часть включает торцовую крышку 9 с цапфой 10, разгрузочную решетку, лифтеры 12, внутри цапфы устанавливается разгрузочная воронка 13. Барабан, устанавливаемый в подшипниках 2 и 3, получает вращение от электродвигателя через зубчатый венец 14.
Исходный материал подается в мельницу через отверстие 15 питателя, измельченный разгружается через щелевидные отверстия решетки в лифтеры, из которых при повороте барабана сливается в горловину разгрузочной цапфы. Разгрузочная цапфа выполняется несколько большего размера, чем загрузочная, что облегчает продвижение пульпы вдоль барабана мельницы. Мельницы типа МШР характеризуются укороченным барабаном (отношение длины барабана к диаметру составляет не более 1:1), благодаря чему они выдают измельченный продукт с меньшим содержанием шламов, чем мельницы с центральной разгрузкой. Благодаря более высокому заполнению мельниц типа МШР мелющими телами, удельная производительность этих мельниц увеличивается на 10—15%.
Рис 2. Шаровая мельница с решеткой
Режим работы мельниц
- Частота вращения барабана.
При повышении частоты вращения барабана до критической наступает момент, когда центробежные силы уравновешивают силы тяжести мелющих тел, которые, не отрываясь, начинают вращаться вместе с внутренней поверхностью барабана, и измельчение руды практически прекращается.
Критической частотой вращения барабана называют такую частоту, при которой мелющие тела прижимаются центробежной силой к внутренней поверхности барабана и вращаются вместе с барабаном, не отрываясь. Критическая частота вращения вычисляется по формуле
nкр = 42,3 / √D(об/мин)
где D — диаметр барабана мельницы, м.

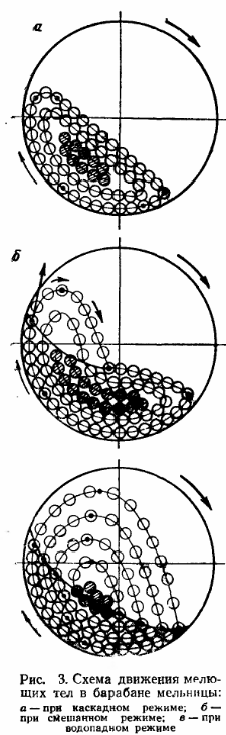

При работе мельницы частота вращения барабана должна быть меньше критической. В зависимости от частоты вращения барабана в мельнице создаются различные режимы измельчения (рис. 23).
Если фактическая частота вращения барабана составляет не менее 0,76—0,88 критической, создается так называемый водопадный режим измельчения, когда основная масса мелющих тел поднимается вместе с внутренней поверхностью вращающегося барабана на некоторую высоту, а затем, отрываясь, свободно падает под действием сил тяжести по траекториям, близким к параболическим. Измельчение рудных зерен в данных условиях происходит преимущественно ударом. Водопадный режим применяется при измельчении более крупного материала (в первой стадии).
Смешанный режим измельчения характеризуется тем, что одна часть мелющих тел участвует в свободном полете, другая часть — перекатывается внутри барабана по замкнутым траекториям, подвергая руду измельчению ударом и истиранием. Смешанный скоростной режим имеет место при мокром измельчении руд в шаровых мельницах; скорость вращения составляет 0,6—0,76 от критической.
Каскадный режим наиболее тихоходный, скорость вращения барабана составляет 0,5—0,6 от критической. При измельчении в каскадном режиме свободный полет мелющих тел исключен. При установившемся каскадном режиме мелющие тела непрерывно циркулируют внутри барабана, поднимаясь по круговым траекториям на некоторую высоту, затем скатываясь под углом, близким к углу естественного откоса. При каскадном режиме руда измельчается преимущественно путем истирания.
Производительность барабанных мельниц зависит от диаметра, рабочего объема и скорости вращения барабана, от массы и размера мелющих тел, от конструктивных особенностей мельницы, от измельчаемости руды, от крупности исходного и измельченного материала, от выхода циркулирующего продукта, от плотности пульпы в исходном питании.
Моделирование АИС
Основой разработки АИС является построение моделей производственных процессов, а также процессов сбора и обработки информации о ходе этих процессов. Общая цель моделирования подчинена цели любых естественно – научных исследований – прогнозировать результаты предстоящих экспериментов.
Создание автоматизированной системы управления технологическим процессом измельчения является одним из этапов реконструкции обогатительной фабрики. АСУ ТП процесса измельчения предназначена для выполнения следующих задач:
1. управления технологическим процессом измельчения и классификации, руды на различных стадиях;
2. непрерывного измерения, контроля и регулирования технологических параметров;
3. диагностики и контроля состояния оборудования цеха измельчения.
Концептуальная модель
Построение концептуальной (содержательной) модели конкретного объекта является первым этапом моделирования. Основным содержанием этого этапа является переход от словесного описания к его математической модели.
Процесс измельчения как управляемый объект
Как управляемый объект, замкнутый цикл измельчения характеризуется следующими параметрами (рис. 4):
1. входные:
- производительность цикла по исходной руде Q;
- расход воды в мельницу Wм и классифицирующий аппарат Wкл;
- гранулометрический состав Cx 1 и физико-механические свойства руды σ;
