Курсовая работа: Автоматизация технологических процессов на горнорудных предприятиях
Важнейшей функцией системы управления является быстрое выявление недопустимых режимов и оповещение об этом оператора. Каждое изменение состояния, классифицированное как аварийное, должно быть зафиксировано специальном файле – журнал аварий – с указанием времени события.
Специальный запрос – аварийный протокол – используется для поиска и вывода всех объектов БД, которые находятся в данный момент в аварийно состоянии.
Как заполняется журнал предаварийных/аварийных ситуаций
Протоколы обслуживания
Важной составляющей работы является техническое обслуживание приборов и оборудования:
- Подготовка к запуску;
- Поверка состояния;
- Замена изношенных приборов;
- Калибровка датчиков;
Очевидным решением является подготовка графиков планового обслуживания на определенный период, исходя из информации хранящейся в БД процесса.
Операции управления, выполняемые с использованием БД
В зависимости от режима работы различаются исполнительные команды:
- Автоматический – управление с ЭВМ. В данной системе управления в БД хранятся указания на автоматические действия, которые выполняются в определенных ситуациях. Специальная таблица БД указывает, при каком значении некоторого параметра вызывается исполнительная команда.
- Ручной – управление мастером на местном щите.
Проверка достоверности исходных данных
Для данной системы достоверность играет большую роль, так как ошибки во входных данных могут привести к некорректным управляющим действиям:
1. проверяем состояние оборудования;
2. величина входного сигнала лежит в пределах рабочего диапазона датчика (микрофон: 300-400Гц, расходомер: 0,5-10м3 /ч).
Во избежание аварийных ситуаций определяют полосу гистерезиса вокруг порогового значения. Аварийный сигнал генерируется только тогда, когда входная величина превысит второе пороговое значение. Для того чтобы сбросить аварийный сигнал, входная величина должна снова пересечь первое пороговое значение. Новый аварийный сигнал может быть выработан после того, как второй порог будет достигнут снова.
Построение графиков
Построение графика изменений сигнала во времени или как функции сигнала позволяют выявить некоторые интересные детали:
1. исключительные или необычные возмущения;
2. потерю значений;
3. периодические колебания.
Имитационная модель
Задачи имитационной модели: хранение всех показаний датчиков, которые снимаются 1 раз в секунду, сравнение с пороговыми значениями, построение графиков, выявление аварийный и предаварийных ситуаций, смена режима работы, назначение ответственного.

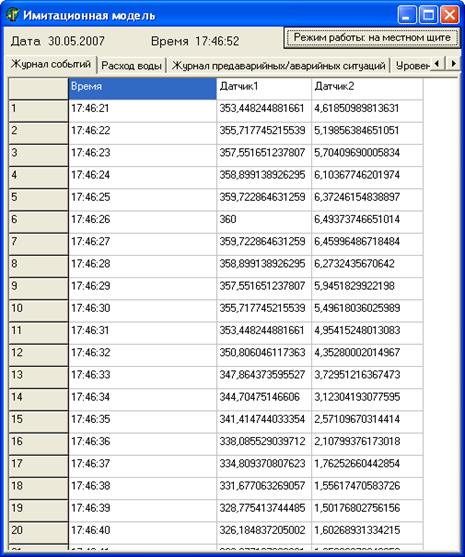

Все показания заносятся в журнал событий.
В течение работы программы можно менять режим работы: автоматический и на местном щите с помощью РО. При этом назначается ответственное лицо.

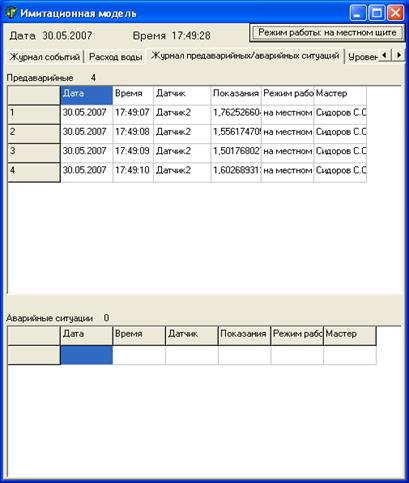

Все показания, вышедшие за пределы пороговых значений, заносятся в журнал предаварийных/аварийных ситуаций.
