Курсовая работа: Автоматизация технологических процессов на горнорудных предприятиях

2. Предаварийные режимы эксплуатации;

3. Аварийные режимы эксплуатации.

Допустимость тех или иных режимов работы определяется характеристиками и возможностями оборудования. В соответствии с общими принципами установка считается безопасной, если при длительной ее эксплуатации во всех режимах, включая аварийные, будет исключено серьезное повреждение потенциально опасных узлов, а также обеспечена соответствующая зашита персонала установки.

Режимы нормальной эксплуатации включают в себя основные фазы производственного процесса:

- непосредственно сам технологический процесс;

- подготовку к пуску технологического комплекса (ТК);

- запуск ТК;

- останов ТК.

Предаварийные режимы работы соответствуют следующим случаям:

- параметры регулирования системы находятся в допустимых, но близких к критическим значениям;

К числу аварийных режимов работы ТК следует отнести:

- отключение электрического питания;

- прекращение подачи воды;

- режим работы, при появлении различного рода больших и малых течей на оборудовании и трубопроводах;

- режим работы при выходе за определенные границы различных параметров регулирования;

- при выходе из строя различных контролирующих устройств (датчиков);

- при обрыве связи с объектом.

Описание режимов должно быть представлено в виде логических правил, образующих базу знаний (БЗ).

Логические правила, описывающие возникновение аварийных ситуаций в технологическом комплексе измельчения руды:

Если прекращение подачи воды, то остановка мельницы, питателя и конвейера, перекрытие вентилей на водоподводящих трубах.

Если нарушение герметичности оборудования и трубопроводов, то остановка мельницы, питателя и конвейера, перекрытие вентилей на водоподводящих трубах.

Если прекратилась подача исходной руды, то остановка мельницы, питателя и конвейера, прекращение подачи воды.

Если вышли из строя контролирующие устройства, то остановка мельницы, питателя и конвейера, прекращение подачи воды.

Если обрыв ленты, то остановка мельницы, питателя и конвейера.

Если заклинивание ленты, то остановка мельницы, питателя и конвейера.

Язык моделирования UML

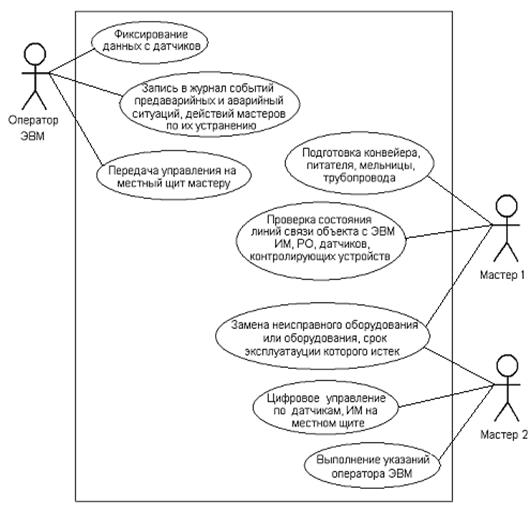

Диаграмма использования
