Курсовая работа: Автоматизация технологических процессов на горнорудных предприятиях

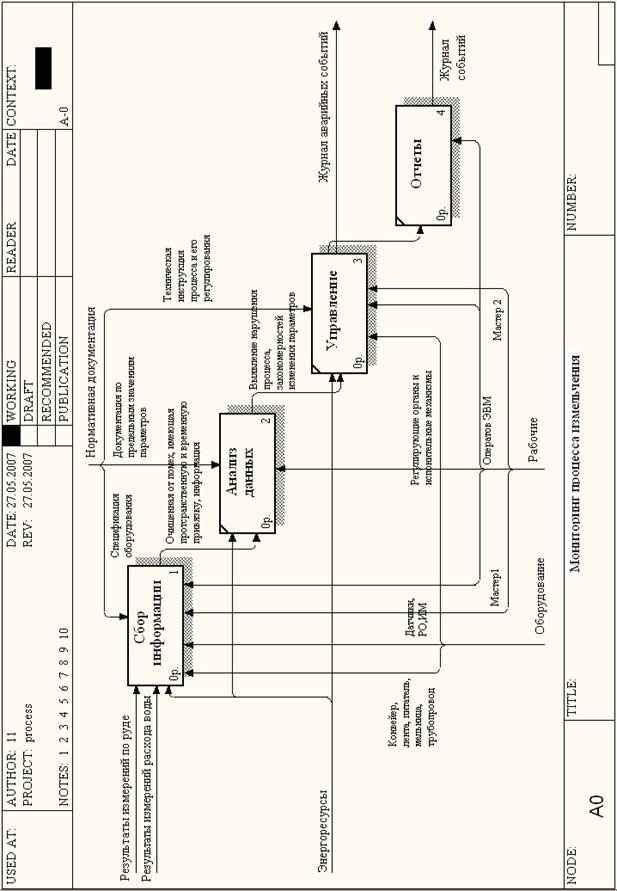

Мониторинг процесса осуществляется с периодичностью 0,5 с использованием датчиков. Он включает в себя контроль расхода воды и руды. Под мониторингом понимается не только сбор информации об объекте управления, но и регулировании параметров системы.

Анализ процесса включает в себя непосредственно диагностику процесса, осуществляемую с применением средств автоматизации с известной степенью достоверности, фиксацию выхода контролируемого параметра за допустимые границы и анализ возникновения причин аварийных и предаварийных ситуаций.

Документирование осуществляет сбор всей идущей информации с последующим отбором и хранением ее.

Инфологическая модель является семантической моделью данных, т.е. переходом от функциональной модели к базе данных и показывает, какой информацией должно быть обеспечено выполнение конкретных функций.

Информационно-логическая модель

Для систематизации и уменьшения объема данных о процессе нужно рассмотреть природу соответствующей информации. Наиболее важные параметры, используемые в обработке измерений, включают в себя:

- Указатели на данные измерений (идентификатор);

- Адрес входного порта измерительной информации;

- Интервал выборки;

- Коэффициенты перерасчета сигнала;

- Параметры датчика;

- Пороговые значения (полоса гистерезиса с первым и вторым сигнальными пределами);

- Результат измерений до и после обработки.

Параметры описания объектов хранятся с БД процесса, которая представляет собой центральный элемент программного обеспечения управляющей системы. БД для автоматизированного управления процессом содержит для обработки следующей информации:

- Параметры всех датчиков и исполнительных механизмов;

- Параметры для расчета производных величин;

- Определение возможных событий и соответствующих им реакций управляющих воздействий

- Плановые показатели.

Доступ к БД процесса, запросы и протоколы

Доступ к информации, содержащейся в БД, выполняется с помощью трех основных операций, которые могут комбинироваться, - выбора, проекции и сортировки.

Выбор (selection) определяет операцию для извлечения из базы данных только записей, удовлетворяющих заданным критериям. В нашей системе должны быть:

- Выборка по сигналу датчика т.е. выборка параметра расходомера воды и параметра расхода руды в мельницу по уровню шума в ней);

- Выборка по типу ситуации (нормальный режим работы, предаварийный, аварийный);

Проекция (projection) – это список интересующих полей записи БД.

Сортировка (sorting) означает упорядочение выбранных записей в соответствии с критерием.

Сочетание трех основных операций порождает большое число вариантов обработки и анализа данных.

Операция по извлечению информации из БД называется запросом.
