Для выбора схемы необходимо представить свой номер по журналу студенческой группы в двоичной форме. Вариант №1 в двоичной форме равен 00001.

Положение ключей в схеме:

К1	К2	К3	К4	К5
0	0	0	0	1

Берём данную нам схему для выбора варианта:

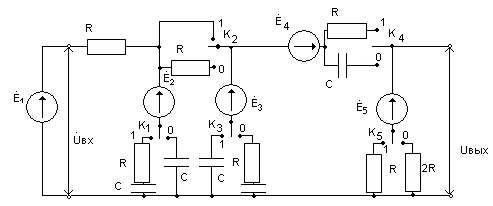

Рисунок 2 - Схема электрической цепи для выбора своего варианта

Далее устанавливаем переключатели К1-К5 в положение, соответствующее номеру варианта в двоичной форме. После этого получаем следующую схему:

R R E ₄ C

E ₁ E ₂ E ₃ E ₅

C R R

C

Рисунок3 - Схема цепи для варианта №1

Величины элементов схемы определим по формулам:

R = 100 · [ 4 + 0,2 ·N ] [Ом]

С = 100 ·[ 5 + 0,2 ·N ] [Пф]

Ė_n = 2 [ 7 + (-1)^{n + N} · 0,2 ·N ] ·[В]

f_n = 10 [ 7 + (-1)^N · 0,2 ·N ] [ кГц]

R=100*[4+0,2*1]=420[Ом]

C=100*[5+0,2*1]=520[Пф]

E₁ =E₃ =E₅ =2*[7+0,2*1]*e^{j (25+0,2*1)} =14,4*e^{j *25,2} =13,0295+j*6,1312 [В]

E₂ =E₄ =2*[7-0,2*1]*e^{j (-(25+0,2*1))} =13,6*e^{j (-25,2)} =12,3056-j*5,7906 [В]

f₁ =f₂ =f₃ =f₄ =f₅ =10*[7-0,2*1]=68 [кГц]

3.Расчёт простой электрической цепи

Необходимо определить ток в цепи источника E_1, когда все остальные источники закорочены:

R R C

E ₁

C R R

C

Рисунок4 – Схема простой электрической цепи
