Проверка правильности расчетов:

4,6 – 3=1,9 – 0,300

1,6=1,6

расчет верен.

5. Размерно-точностной анализ

Заготовка – штамповка.

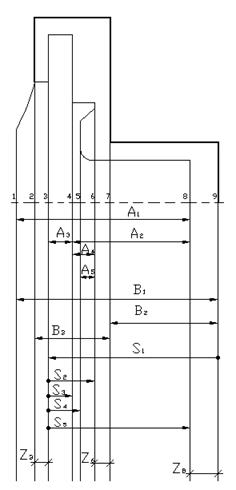

Изображаем совмещенный эскиз детали и заготовки. Указываем все поверхности, принадлежащие как заготовке, так и детали с учетом последовательности выполнения переходов. Через поверхности проводим параллельные линии, которые соединяют размеры заготовки, размеры детали, технологические размеры и припуск на механическую обработку.

Размеры:

А – конструкторские размеры с чертежа детали;

В-размеры заготовки;

S – технологические размеры;

Z – припуск на механическую обработку.

Формируем совмещенный граф размерных цепей, на котором вершины представляют собой указанные поверхности, а ребра – соответствующие размеры. Не допускается пересечение ребер графа.

Размерные цепи:

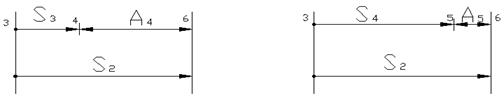

1) A3, S3

2) S3, A2, S5

3) S3, A4, S2

4) S4, A5, S2

5) Z1, S1, B3, B2

6) S5, Z3, S1

7) S2, Z2, B2, S1

8) A1, B1, S1, S5

Настроечное звено: S3 Настроечное звено: S5

Настроечное звено: S2 Настроечное звено: S4

Настроечное звено: В3 Настроечное звено: S1

Настроечное звено: В2 Настроечное звено: В1
