Курсовая работа: Типи передач

1.3.2 Геометричні параметри

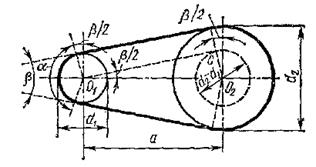

На рис1.7, а – міжосьова відстань; β – кут між гілками ременя; α – кут обхвату ременем малого шківа. При геометричному розрахунку відомими зазвичай є d1, d2 і а, які визначають кут  і довжину ременя l. В результаті витяжки і провисання ременя значення α і l не являються точними і визначаються приблизно так:

α = 180°—β ; sin (β/2) = (d2—d1) / (2a) (1.5)

Враховуючи, що β/2 практично не перевищує 15°, приблизно приймаємо значення синуса рівним аргументу і запишемо

β = (d2 — d1) / а рад ≈ 57 ( — d1) / а° (1.6)

Довжина ременя вираховується як сума прямолінійних ділянок і дуг обхвату:

l ≈ 2a + 0,5 (d2 + d1) / (4а) (1.7)

Рис. 1.7 Геометричні параметри передачі

1.3.3 Сили та силові залежності

?? ???.1.8 ???????? ???????????? ????? ?????? ? ???? ????????: ?1 = 0 (???.1.8,?) ? ?1 > 0 (???.1.8,?). ??? ????????? Fo ? ?????????? ????? ?????? ; F1 ? F2 ?????? ??????? ?? ??????? ????? ? ???????????? ????????; Ft = 2 T1 / d1 ? ??????? ???? ????????.

Рис. 1.8 Сили та силові залежності

За умовою рівноваги шківа маємо:

T1 = 0,5 d1 (F1 – F2) (1.8)

або

F1 – F2 = Ft (1.9)

Зв’язок між Fo, F1 та F2 можна встановити на основі наступних роздумів.

Геометрична довжина ременя не залежить від навантаження [див. формулу (1.7)] і залишається незмінною як в ненавантаженій, так і в навантаженій передачі. З цього випливає, що додаткова витяжка ведучої гілки компенсується рівним скороченням веденої гілки (рис.1.8). Запишемо:

F1 = Fo + ∆F , F2 = Fo – ∆F (1.10)

або

F1 + F2 = 2Fo (1.11)

Із рівнянь (1.10) і (1.11) випливає:

F1 = Fo + Ft / 2 , F2 = Fo – Ft / 2 (1.12)

Отримали систему двох рівнянь з трьома невідомими Fo, F1 та F2. Ці рівняння встановлюють змінення натягу ведучої чи веденої гілок в залежності від навантаження Ft, але не дозволяють передавати це навантаження чи тягову передачу, яка зв’зана з величиною сили тертя між ременем і шківом. Така залежність встановлена Ейлером.

2 ПРУЖИНИ

2.1 Призначення та конструкції пружин

Пружні елементи, або пружини, належать до розповсюджених деталей, що використовуються в різних машинах, механізмах та при­ладах. Вони виконують інколи дуже відповідальні та складні функції.

Пружні властивості пружин дають змогу використовувати їх у та­ких випадках:

а) для створення потрібних постійних зусиль (у натискних та натяжних пристроях передач тертям, муфтах, гальмах, клапанах);

б) для акумулювання механічної енергії попереднім деформуван­ням пружин (пружинні двигуни приладів часу та інші пристрої);

в) для віброізоляції та амортизації ударів за рахунок пружних характеристик відповідним чином підібраних пружин (у транс­портних засобах, опорних пристроях чутливих елементів приладів та ін.);
