Научная работа: Исследование процесса вытяжки заготовки "стакан"

Степень формоизменения или степень деформации заготовки без утонения стенки рассчитывается по формулам:

(2)

В случае, когда зазор равен толщине заготовки расчет степени формоизменения проводится по формуле (1), т.к. утонение стенки в этих случаях незначительно.

Действительная степень формоизменения для данной вытяжки считаем по формуле (2), т.к. концевая часть заготовки утолщается и процесс протекает с утонением стенки.

Достижимая степень формоизменения равна 0,56.

На рис. 63 – 65 представлены диаграммы пластичности материала Х18Н10Т в характерных точках (рис. 1) при вытяжке с зазором равным толщине заготовки.

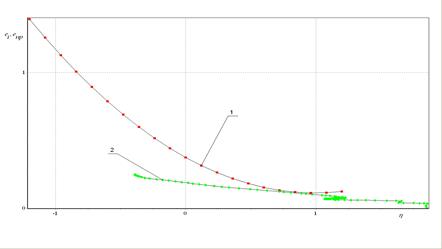

Рис. 45. Вытяжка заготовки типа стакан с зазором 1,48 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 1

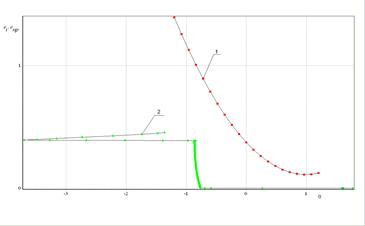

Рис. 46. Вытяжка заготовки типа стакан с зазором 1,48 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 2

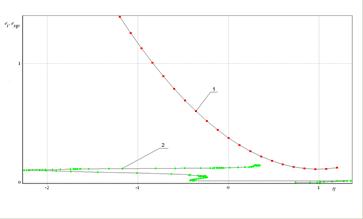

Рис. 47. Вытяжка заготовки типа стакан с зазором 1,48 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 3

Рассматривая диаграммы пластичности процесса вытяжки с зазором равным толщине заготовки (1,48 мм), установили, что в области точки 3 наблюдается состояние материала близкое к разрушению

3.3 Вытяжка с зазором меньшим толщины заготовки

Рассмотрим вариант вытяжки, когда величина зазора меньше толщины вытягиваемого материала: толщина заготовки – 1,48 мм и радиус – 37 мм, радиус пуансона – 23,668 мм и матрицы – 25 мм..

Развитие пластической области (закрашенная часть заготовки) в процессе нагружения показано на рис 41 – 44.

Анализ приведенных рисунков показывает, что развитие пластической области начинается на краю пуансона (этап 1) и распространяется на всю внешнюю часть заготовки.

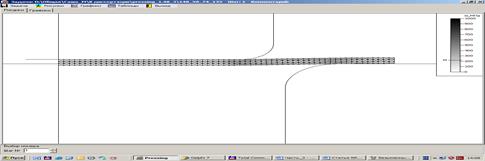

Распределение интенсивности напряжения и деформации по сечению заготовки показано на рис. 45 – 52.

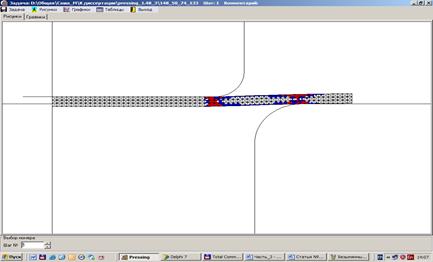

Рис. 48. Развитие пластической области. Этап 1.

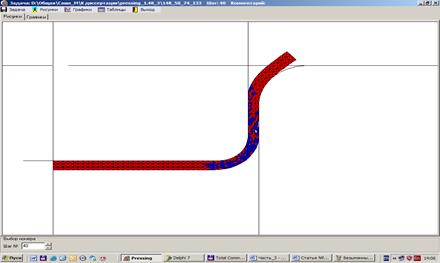

Рис. 49. Развитие пластической области. Этап 40.

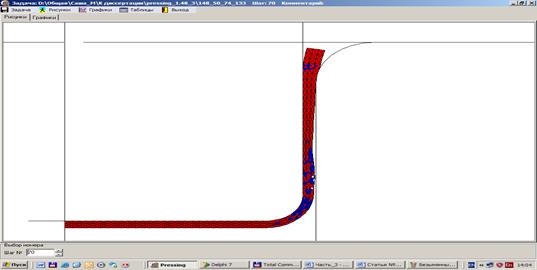

Рис. 50. Развитие пластической области. Этап 70.

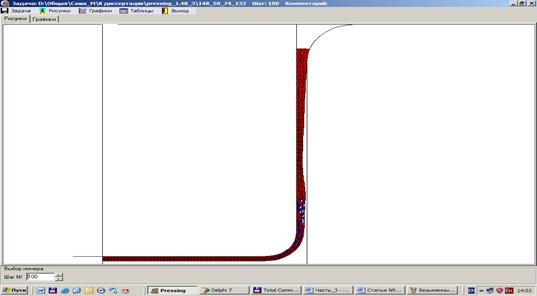

Рис. 51. Развитие пластической области. Этап 100.
