Научная работа: Исследование процесса вытяжки заготовки "стакан"

На рис. 59 представлен график силы вытяжки

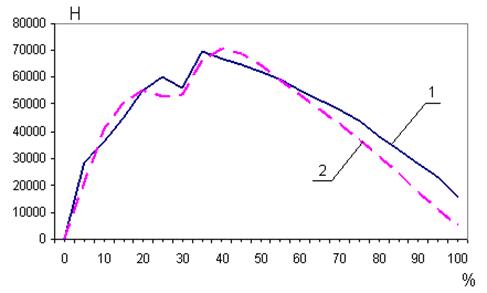

Рис. 66. Сила вытяжки (Вариант 3); 1 – практическая зависимость; 2 – теоретическая зависимость.

Вид графика с двумя экстремумами объясняется тем, что в процессе с принудительным утонением существуют два этапа. Первая стадия (0 – 35 шаг) характеризуется пространственным изгибом, увеличением поверхности контакта и нарастанием технологического усилия. Вторая стадия при вытяжке с утонением характеризуется спрямлением в меридиональном сечении элементов фланца, уменьшением поверхности контакта заготовки с матрицей и уменьшение технологического усилия. В данном случае между первой и второй стадиями имеется переходный этап, когда устанавливаются контуры зоны утонения очага деформации: на графике это резкий скачок на 33-39 шаге. На рис. 59 характер кривых в зависимостях, полученных теоретически и при расчете математической модели, практически идентичны.

В случае, когда зазор меньше толщины заготовки:

коэффициент вытяжки составляет md =;

коэффициент утонения стенки mS =;

действительный коэффициент утонения стенки с учетом утолщения краевой части заготовки ;

достижимые значения коэффициентов md и mS составляют соответственно 0,44 и 0,6.

коэффициент утонения дна заготовки: =.

По сравнению с двумя предыдущими задачами (зазор больше толщины заготовки и зазор равен толщине заготовки), в данной задаче наблюдается большее, чем в первых задачах, утонение стенки, и гораздо большее утонение дна. Из рис 52 видно, у заготовки утоняется дно и значительно утоняется боковая стенка. Распределение толщины боковой стенки неравномерное. Наибольшее утонение имеет место на радиусе пуансона. В этом месте утонение заготовки протекает наиболее интенсивно. Значительное утонение боковой стенки заготовки выше радиуса скругления пуансона возникает из-за возникновения больших сил трения на радиусе скругления матрицы, где материал претерпевает значительные деформации при входе в зазор.

При вытяжке с зазором меньше толщины заготовки расчет степени формоизменения проводится по формуле (2) при и :

Действительная степень формоизменения для вытяжки с меньшим зазором при и равна:

Достижимая степень формоизменения равна 0,6.

На рис. 66 – 68 представлены диаграммы пластичности материала Х18Н10Т в характерных точках (рис. 1) при вытяжке с зазором равным толщине заготовки.

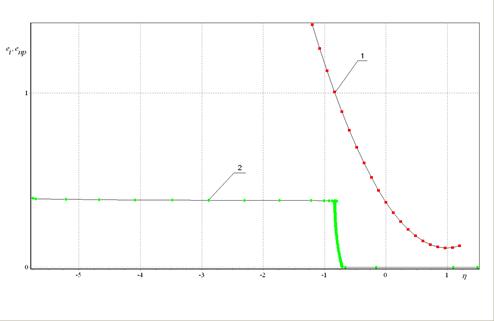

Рис. 67. Вытяжка заготовки типа стакан с зазором 1,33 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 1

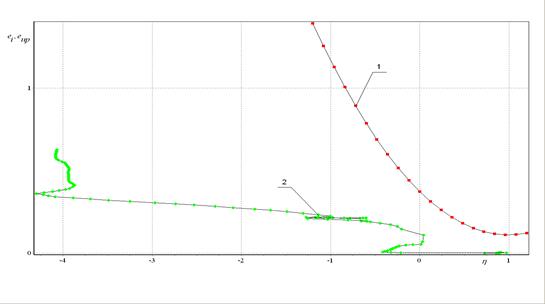

Рис. 68. Вытяжка заготовки типа стакан с зазором 1,33 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 2

Рис. 69. Вытяжка заготовки типа стакан с зазором 1,33 мм; 1 – диаграмма предельной пластичности (сталь Х18Н10Т); 2 – траектория деформирования заготовки в точке 3

Исследовав пластическое состояние заготовки по схеме вытяжки с зазором меньшим толщины заготовки (1,33 мм), установлено, что в зоне точки 3 происходит исчерпание ресурса запаса пластичности, материал разрушается.

Заключение

На основе математического моделирования операции вытяжки детали типа «стакан» из плоской заготовки можно сделать следующие выводы:

1. Анализ графических зависимостей показывает, что на свободном крае заготовки радиальные и осевые компоненты напряжений и деформаций стремятся к нулю. Окружные напряжения и деформации – сжимающие, возрастают по ходу процесса.

2. В зоне контакта с матрицей радиальные и осевые напряжения являются растягивающими, а окружные сжимающими. Осевая компонента является растягивающей, а радиальная компонента находится в зоне сжатия. Окружная компонента равна 0.

3. Под пуансоном все компоненты напряжений являются сжимающими, а окружная растягивающей. Осевая компонента является растягивающей, а радиальная компонента находится в зоне сжатия. Окружная компонента равна 0.
