Научная работа: Исследование процесса вытяжки заготовки "стакан"

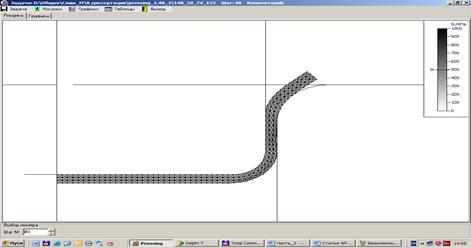

Рис. 53. Распределение интенсивности напряжения по сечению заготовки на 40 этапе нагружения.

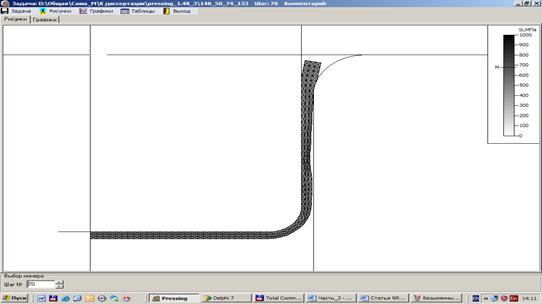

Рис. 54. Распределение интенсивности напряжения по сечению заготовки на 70 этапе нагружения.

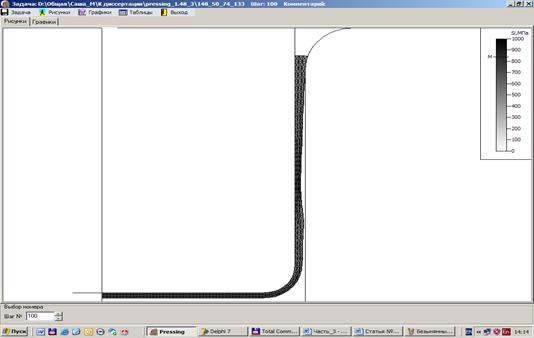

Рис. 55. Распределение интенсивности напряжения по сечению заготовки на 100 этапе нагружения.

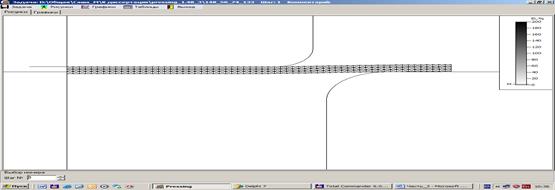

Рис. 56. Распределение интенсивности деформации по сечению заготовки на 1 этапе нагружения.

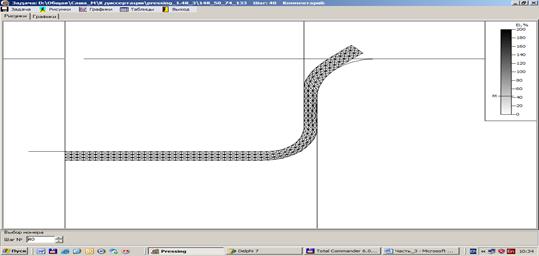

Рис. 57. Распределение интенсивности деформации по сечению заготовки на 40 этапе нагружения.

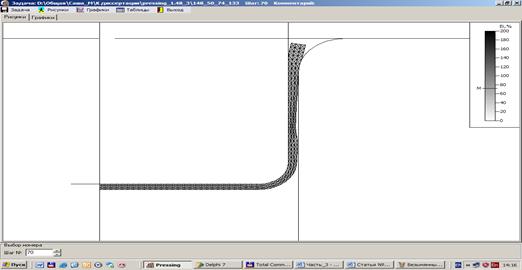

Рис. 58. Распределение интенсивности деформации по сечению заготовки на 70 этапе нагружения.

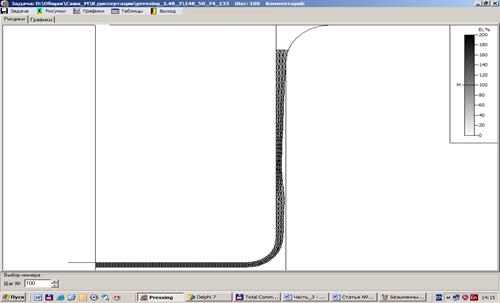

Рис. 59. Распределение интенсивности деформации по сечению заготовки на 100 этапе нагружения.

На рис. 53 – 58 представлены графики изменения компонентов напряжения и компонентов деформации.

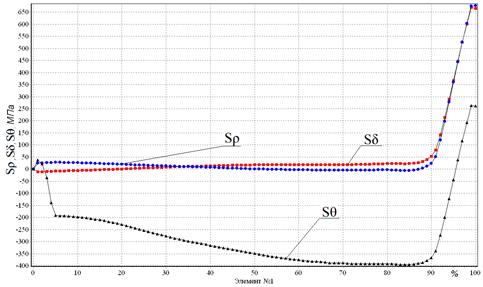

Рис. 60. Изменение компонентов напряжения по ходу нагружения для точки 1 при (вариант 3).

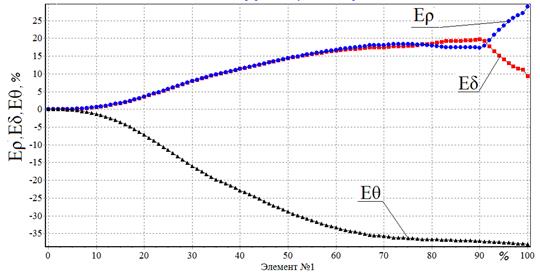

Рис. 61. Изменение компонентов деформации по ходу нагружения для точки 1 при (вариант 3).

Радиальная и осевая компоненты по ходу нагружения в данном случае практически не отклоняются от нулевого значения, а окружная компонента находится в зоне сжатия. Осевая и радиальная компоненты деформации находятся в зоне растяжения, а окружная в зоне сжатия. Резкое возрастание радиальной компоненты и спад осевой обуславливается затягиванием в матрицу концевой части заготовки большей по толщине, чем зазор между матрицей и пуансоном.

Рис. 62. Изменение компонентов напряжения по ходу нагружения для точки 2 при (вариант 3).

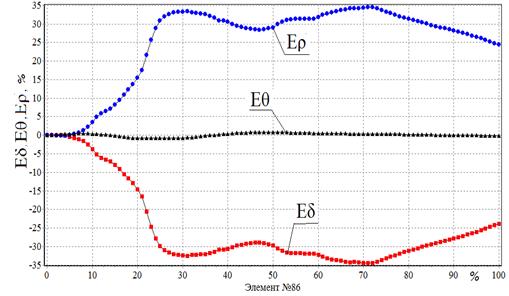

Рис. 63. Изменение компонентов деформации по ходу нагружения для точки 2 при (вариант 3).

Установлено, что осевая и радиальная компоненты напряжения в зоне растяжения до 50 шага возрастают, а затем падают до 0; окружная компонента на 18 шаге переходит из зоны растяжения в зону сжатия. Радиальная и осевая компоненты деформации находятся в зоне растяжения и зоне сжатия соответственно, что обуславливается утонением боковой стенки заготовки.

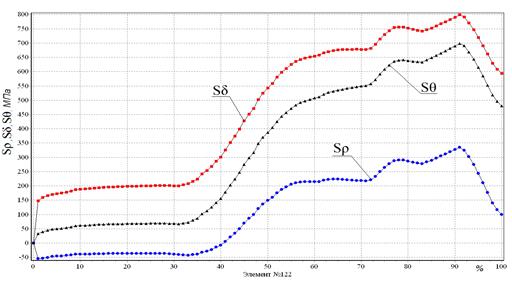

Рис. 64. Изменение компонентов напряжения по ходу нагружения для точки 3 при (вариант 3).

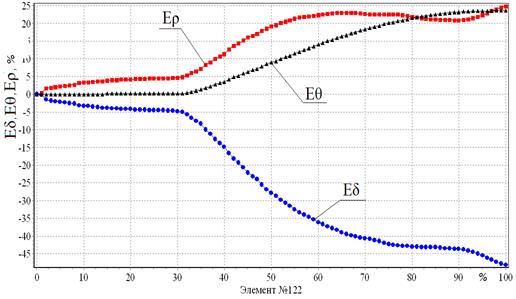

Рис. 65. Изменение компонентов деформации по ходу нагружения для точки 3 при (вариант 3).
