Реферат: Автоматизация процессов теплогазоснабжения и вентиляции
где к, F - коэффициент теплопередачи и площадь ограждающих конструкций соответственно; U- температура наружного воздуха.
Регулирование температуры внутреннего воздуха и при использовании приборных систем отопления может осуществляться путем изменения температуры теплоносителя и или его расхода, от которого зависит коэффициент теплопередачи кп. В системах воздушного отопления регулирование осуществляется изменением температуры приточного воздуха tnp или его расхода G.
В зависимости от системы отопления и способа регулирования меняется и вид динамического уравнения. Так для системы воздушно-
го отопления при регулировании температуры te изменением расхода приточного воздуха или его температуры t„P динамическое уравнения отапливаемого помещения принимает вид
Для систем приборного отопления при регулировании температуры teизменением температуры теплоносителя и динамическое уравнение отапливаемого помещения имеет вид
Более сложный вид имеет динамическое уравнение при использовании систем приборного отопления с регулированием температуры и за счет изменения расхода теплоносителя. Для его получения необходимо знать связь между этим расходом и коэффициентом теплопередачи к„. Влияние расхода теплоносителя на коэффициент теплопередачи зависит от вида теплоносителя (вода или пар), конструкции и материала отопительных приборов, толщины их стенок, интенсивности теплоотдачи к окружающему воздуху.
Динамическое уравнение вентилируемого помещения
Динамическое уравнение характеризует изменение концентрации вредных веществ в помещении во времени в зависимости от характеристик воздухообмена.
Пусть в начальный момент времени концентрация вредных веществ в помещении равна с». В этот момент времени в помещении начинает действовать источник выделения вредных веществ с интенсивностью Мер и включается система общеобменной вентиляции. Будем считать объемные производительности приточной и вытяжной систем вентиляции одинаковыми и равными L. Примем допущение о том, что вредные вещества распределяются по объему помещения равномерно, а их концентрация во всех его точках одинакова и равна с. Обозначим концентрацию вредных веществ в приточном воздухе с„ и с учетом принятых допущений составим уравнение их баланса в помещении
Из уравнения (3.7) получаем динамическое уравнение вентилируемого помещения
Здесь регулируемым параметром является концентрация с, а само регулирование осуществляется путем изменения производительности вентиляционной системы L.
Динамическое уравнение смесительного теплообменника

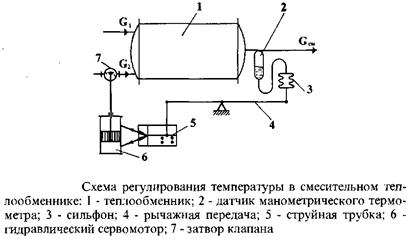

Схема смесительного теплообменника вместе со схемой автоматического регулирования температуры теплоносителя приведена на рис. 3.1. *
На вход смесительного теплообменника подается холодная вода массовым расходом G\ и сухой насыщенный пар массовым расходом Gi. На выходе из теплообменника получают смесь подогретой воды и конденсата. Система автоматического регулирования обеспечивает поддержание температуры смеси на заданном уровне. Датчик 2 воспринимает изменение температуры смеси на выходе теплообменника и воздействует на сильфон 3. Сильфон 3 через рычажную передачу 4 перемещает струйную трубку 5, управляющую гидравлическим сервомотором 6. Сервомотор 6 перемещает затвор клапана 7, регулируя расход пара Gi.
Получим динамическое уравнение для смесительного теплообменника, характеризующее изменение во времени температуры смеси. Для этого составим уравнение теплового баланса
Здесь GCM - расход смеси на выходе теплообменника; с - удельная теплоемкость воды; М - масса жидкости в теплообменнике; г - скры-
тая теплота парообразования; t- температура смеси; и - температура холодной воды на входе в теплообменник.
Считая, что регулируемым параметром является температура смеси t, а регулирование осуществляться за счет изменения расхода пара Gi, из уравнения (3.9) получим динамическое уравнение
Аналогичным образом может быть получено динамическое уравнение всей системы автоматического регулирования температуры в смесительном теплообменнике. В таком уравнении регулируемым параметром также является температура смеси t, но входным параметром будет не расход пара Gi, а перемещение hзатвора клапана.
Динамическое уравнение автоматического регулятора давления газа
Схема автоматического регулятора давления приведена на рис. 3.2. Регулятор обеспечивает поддержание заданного давления Ра в газгольдере или любом другом объекте.
