Реферат: Отчет по педагогической практике по технологии

Раздел: Технология обработки металла.

Тема: НАЗНАЧЕНИЕ И УСТРОЙСТВО ТОКАРНО-ВИНТОРЕЗНОГО

СТАНКА ТВ-6

Класс: 7

Цели: ознакомить учащихся с устройством токарно-винторезного станка ТВ-6;

научить читать и изображать кинематическую схему отделочных частей

станка.

Оборудование: токарно-винторезный станок ТВ-6; плакаты или макеты

механических передач.

Литература: В.Д. Симоненко «Технология» 7 класс.

Ход урока

I . Организационный момент.

II .Повторение пройденного материала.

Б е с е д а по вопросам:

- Для чего предназначен токарный станок?

- Какие виды токарных станков различают?

- Что представляет собой электрический двигатель?

Что называется передаточным механизмом, ременной передачей?

- Что характерно для винтового движения?

- Что такое винт?

III . Изложение программного материала.

1. Устройство токарно-винторезного станка.(рис.48)

Учитель. Токарно-винторезный станок, как и любая другая технологическая машина, имеет:

- электрический двигатель;

-передаточный механизм;

-рабочий орган (шпиндель - от нем.spindel – веретено – вращающийся вал станков с устройством для закрепления заготовок);

- система управления.

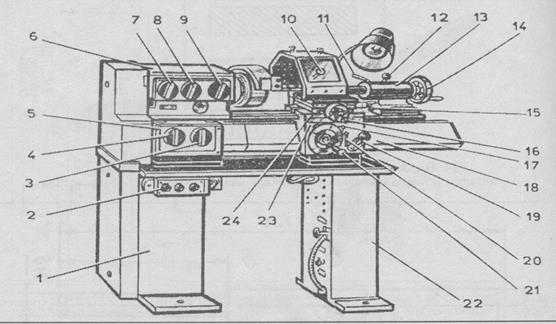

Рис. 48. Токарно-винторезный станок ТВ-6:

1 – передняя тумба; 2 – кнопочный пост управления; 3 – рукоятка включения ходового валика и ходового винта; 4 – рукоятка установки величины подач и шага резьбы; 5 – коробка подач; 6- передняя бабка; 7 – рукоятка изменения направления подач; 8 и 9 – рукоятки установки частоты вращения шпинделя; 10 – рукоятка крепления резцовой головки; 11 – рукоятка крепления пиноли задней бабки; 12 - крепления задней бабки к направляющим станины; 13 – задняя бабка; 14 – маховичок перемещения пиноли задней бабки; 15 – рукоятка ручного перемещения верхних салазок суппорта; 16 – рукоятка перемещения поперечных салазок; 17 – кнопка включения реечной шестерни; 18 – станина; 19 – рукоятка включения гайки ходового винта; 20 – рукоятка включения продольной механической подачи; 21 – маховичок ручной продольной подачи; 22 – задняя тумба; 23 – фартук; 24 – суппорт.

Теперь рассмотрим виды механических передач, применяемых в станке, и их изображение на кинематических схемах по рис.49.
