Реферат: Отчет по педагогической практике по технологии

Передаточное отношение – это отношение угловых скоростей звеньев механизма;

Отношение частоты вращения ведущей детали к частоте вращения ведомой можно представить формулами:

U=D1/ D2 – для ременных передач;

U=Z1/Z2 – для зубчатых передач.

- Что такое число?

Передаточное число – это отношение числа зубьев колеса к числу зубьев шестерни в зубчатой передаче, а также диаметра большого шкива или катка к диаметру меньшего в ременной передаче.

Рассмотрим кинематическую схему станка ТВ-6 по рис.50 и установим, как обеспечивается цепочка:

электродвигатель – ременная передача – коробка скоростей – коробка подач – фартук суппорта – суппорт с резцом.

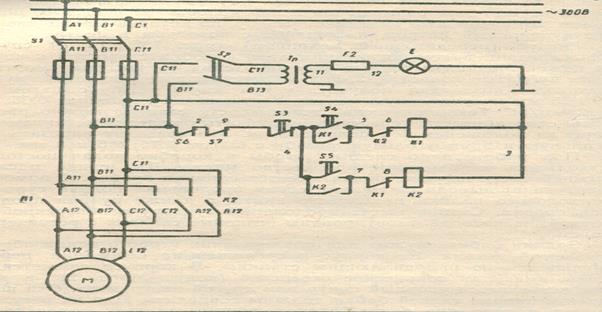

Рис. 49. Электрическая схема токарно-винторезного станка ТВ-6.

2. Сведения о специалистах по выполнению токарных работ.

Учитель. Выполняют работы на токарных станках токари.

Это профессия подразделяется на несколько специальностей:

- токарь;

- токарь-карусельщик;

- токарь-револьверщик и др.

Как вы считаете, какими основными знаниями должен обладать токарь?

Существует ошибочное мнение, что токарем быть просто. Эта специальность требует наличия многих качеств, знаний и умений, а именно:

- знание устройство станка;

- знание основ черчения;

- Умение пользоваться различными инструментами и приспособлениями и др.

IV . Практическая работа.

Выполнение заданий:

1. Осмотреть станок и записать в тетрадь его основные части.

2. Изучить кинематическую схему и описать, как передается движение от электродвигателя к инструменту.

3. Изобразить кинематическую схему одной из частей.

V . Итог урока.

Проверка и оценка практической работы учащихся.

Директор школы: А.В. Абрамова

Зам.директора по УВР: Е.Р. Каштанова

Учитель технологии: В.Б. Егоров
