Контрольная работа: Проекции и диаграммы

Азимутально-полярная проекция

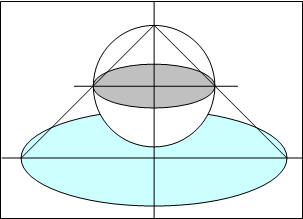

Азимутально-полярная проекция - это проекция сферы на плоскость, причем, центром проекционных лучей является один из полюсов сферы.

Подготовительная часть

Разделим лист бумаги, ориентированный как "Ландшафт", примерно пополам.

Проведем горизонтальную линию.

Выберем на этой горизонтальной линии любую точку (т.А) так, чтобы эта точка располагалась ближе к правому концу проведенной ранее линии.

Восстановим из этой точки перпендикуляр к горизонтальной линии.

Отметим на вертикальной линии точку В.

Длина отрезка АВ определяет радиус экваториальной окружности

Раствором циркуля, равным длине отрезка АВ, из точки А, как центра окружности, делаем засечку на горизонтальной линии и обозначим эту точку, как С.

Получившийся отрезок АС, разделим пополам, в результате чего получим точку D.

Из точки D, как из центра, проводим окружность радиусом, равным длине отрезка CD.

Выбираем шаг через который будут располагаться параллели.

Из точки D под углами , 2, ... проводим прямые до пересечения с окружностью. Обозначим эти точки как 1, 2, ...

Из точки С проводим прямые, проходящие через точки 1, 2, ... до пересечения с отрезком АВ.

Точки пересечения обозначим как a, b …

Построение кругов параллелей
