Контрольная работа: Проекции и диаграммы

Построение линий проекций параллелей

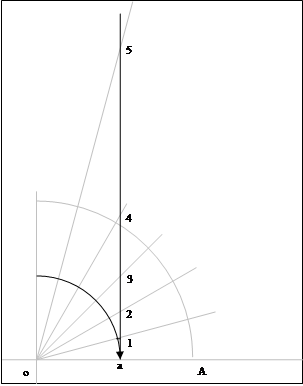

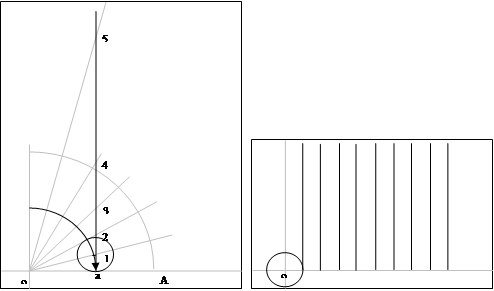

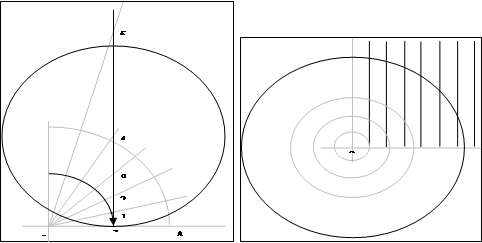

На вспомогательном чертеже из точки а восстановим перпендикуляр к линии экватора.

Обозначим точки пересечения линии перпендикуляра с лучами, исходящими из точки О, как 1, 2 и т.д.

Перенесем при помощи циркуля длины отрезков а-1 , а-2 ... со вспомогательного чертежа на крайнюю левую вертикальную линию основного чертежа, причем отсчет вести будем от точки О .

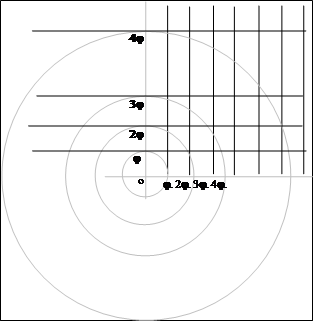

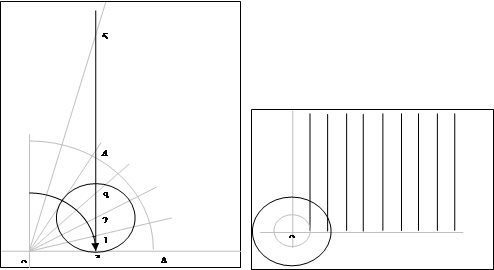

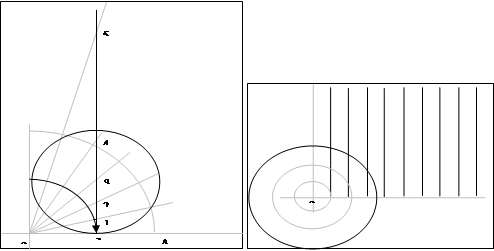

Через получившиеся точки проводим линии, параллельные линии экватора. Это и будут линии проекций параллелей.

Расстояние между каждой линией на чертеже будет равно выбранному нами шагу  .
