Курсовая работа: Нормирование основных деталей и узлов Расчет параметров

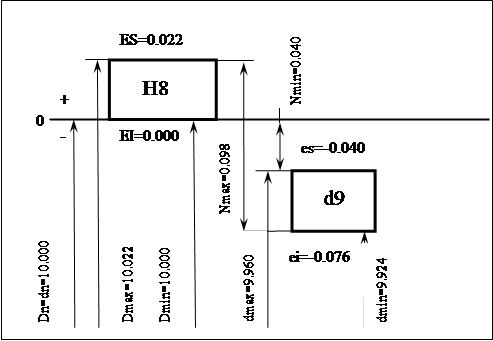

Smax=Dmax-dmin=10.022-9.924=0.098;

Smin=Dmin-dmax=10.000-9.960=0.040;

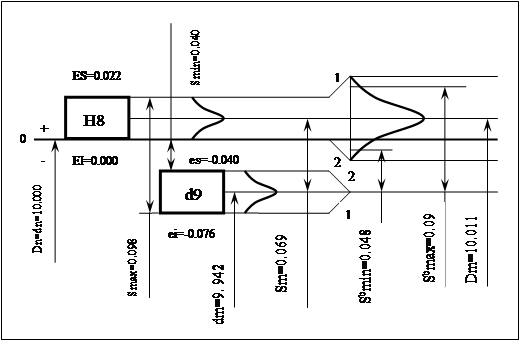

Вероятностный метод:

Td=dmax-dmin=9.960-9.924=0.036;

TD=Dmax-Dmin=10.022-10.000=0.022;

x₁ =-3*σn=-3*0.007032=-0.021;

x₂ =3* σn=3*0.007032=0.021;

Посадка переходная:

Dn=dn=6.000;

ES=0.012; es=-0.009;

EI=0; ei=-0.01;

Dmax=Dn+ES=6.000+0.012=6.012;

Dmin=Dn+EI=6.000+0=6.000;
