Курсовая работа: Нормирование основных деталей и узлов Расчет параметров
ES=0.100-0.077=0.023.
5. Из справочника находим, что лучше всего подходит поле допуска Н8: для которого ES=0.027мм, а EI=0.000мм.
6. Графическое изображение этой посадки теперь выглядит так:
Отверстие: наибольшее ф 12,027мм, наименьшее ф 12,000мм.
Вал: наибольший ф 11,950, наименьший ф 11,923мм.
Допуск: вала и отверстия 0,027мм.
Возможный наименьший зазор 0,050мм (задан 0,050).
Возможный наибольший зазор 0,104мм (задан 0,100).
7. Выбираем посадку, соответствующую заданному условию:
Посадка переходная:
ф10 наибольший натяг 0, 010
наибольший зазор 0,014

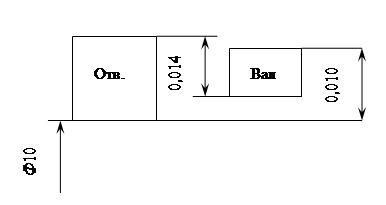

1. Графическое изображение посадки в общем случае может быть представлено в следующем виде:
2. Из графического изображения видно, что верхнее отклонение вала совпадает с необходимым наибольшим натягом, следует найти поле допуска для вала, у которого при размере 10мм верхнее отклонение близко к 0,010.
3. Из таблицы стандарта находим, что из числа предпочтительных полей допусков лучше всего подходит поле допуска k6: для которого ei=0.001мм, а es=0.010.
4. Верхнее отклонение основного отверстия должно быть равным:
ES=0.001+0.014=0.015.
5. Из справочника находим, что лучше всего подходит поле допуска H7: для которого ES=0.015мм, а EI=0.000мм.

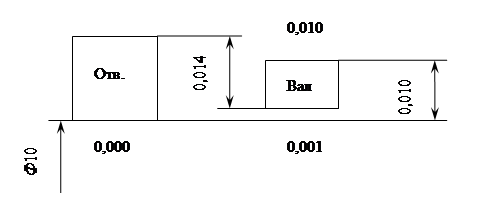

6. Графическое изображение этой посадки теперь выглядит так:
|
Отверстие: наибольшее ф 10,015мм, наименьшее ф 10,000мм.
Вал: наибольший ф 10,010, наименьший ф 10,001мм.
Допуск отверстия 0,015мм.
Допуск вала 0,009.
Возможный наибольший натяг 0,010мм (задан 0,010).
