Курсовая работа: Нормирование основных деталей и узлов Расчет параметров
7. Выбираем посадку, соответствующую заданному условию:
Посадка с натягом:
ф65 наибольший натяг 0,115
наименьший натяг 0,055

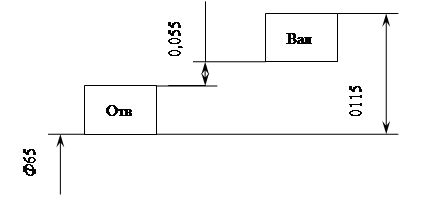

1. Графическое изображение посадки в общем случае может быть представлено в следующем виде:
2. Из графического изображения видно, что верхнее отклонение вала совпадает с необходимым наибольшим натягом, следует найти поле допуска для вала, у которого при размере 65мм верхнее отклонение близко к 0,115.
3. Из таблицы стандарта находим, что из числа предпочтительных полей допусков лучше всего подходит поле допуска t6: для которого ei=0.066мм, а es=0.085.
4. Верхнее отклонение основного отверстия должно быть равным:
ES=0.066-0.055=0.011.
5. Из справочника находим, что лучше всего подходит поле допуска К7: для которого ES=0.009мм, а EI=-0.021мм.

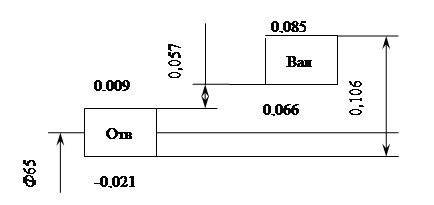

6. Графическое изображение этой посадки теперь выглядит так:
7.
Отверстие: наибольшее ф 65,009мм, наименьшее ф 64,979мм.
Вал: наибольший ф 65,085, наименьший ф 65,066мм.
Допуск отверстия 0,012мм.
Допуск вала 0,019мм.
Возможный наименьший натяг 0,057мм (задан 0,055).
Возможный наибольший натяг 0,106мм (задан 0,115).
8. Выбираем посадку, соответствующую заданному условию:
Задание 3: Пронормировать по точности отверстия под болтовые и шпилечные соединения для следующих данных L1 =800мм, L2 =800мм, d=16мм, D=600мм, a1 =300 , a2 =1000 , a3 =1000 . Смоделировать соединения. Произвести анализ собираемости. Оформить эскизы на детали в двух вариантах: используя позиционные допуски и допуски на позиционные размеры.
При d=16мм зазор для прохода шпильки Smin=1,0 (1 ряд) к=1 (соединения не требует регулировки взаимного расположения деталей)
Предельные отклонения:
