Курсовая работа: Нормирование основных деталей и узлов Расчет параметров

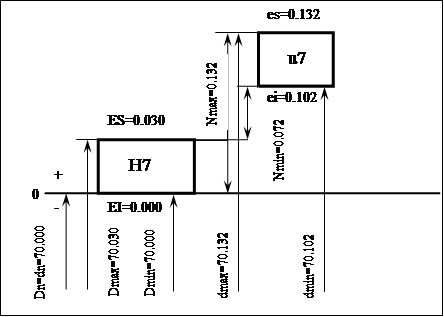

dmin=dn+ei=70.000+0.102=70.102;

Nmax=es-EI=0.132-0=0.132;

Nmin=dmin-Dmax=70.102-70.030=0.072;

Рассчитываем усилие запрессовки F ₃ и разность температур Δ t втулки, и вала для переходной посадки.

E₁ =2·10¹¹ Па

ν₁ =0,3

λ₁ – коэффициент Ляме (податливости вала и отверстия)

d – номинальный диаметр

Е – модуль упругости

ν₁ – коэффициент Пуассона материала вала

fmax=0.12

Nmax – максимальный натяг

Sсб – зазор, обеспечивающий удобство сборки

α – коэффициент термического расширения детали

Задание 2: Для заданных характеристик посадок подобрать рекомендуемые стандартом. Изобразить графически заданные и подобранные посадки.

Посадка с зазором:

ф12 наибольший зазор 0,100

наименьший зазор 0,050

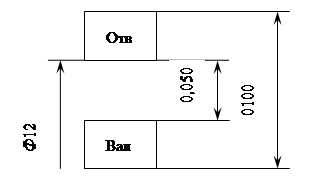

1. Графическое изображение посадки в общем случае может быть представлено в следующем виде:

2. Из графического изображения видно, что верхнее отклонение вала совпадает с необходимым наименьшим зазором, следует найти поле допуска для вала, у которого при размере 12мм верхнее отклонение близко к 0,050.

3. Из таблицы стандарта находим, что из числа предпочтительных полей допусков лучше всего подходит поле допуска d8: для которого ei=-0.077мм, а es=-0.050.
